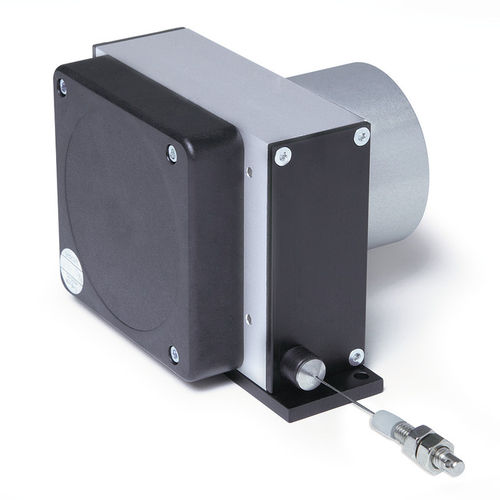

ワイヤー式エンコーダ SG62
堅牢な設計と冗長化されたセンサーシステム、測定長に対応
コンパクトな設計で、クレーン、ステージ、倉庫など様々な用途に使用できる非常に堅牢なワイヤ式エンコーダです。
SG62型。
堅牢な設計
最大測定長
冗長設計のアナログ信号出力(2x 4...20 mA またはポテンショメータ)。
非常に堅牢な測定ロープ(ステンレス製)
保護等級IP65
M12プラグ接続
機械的データ
特徴
技術データ
追加情報
ハウジング - アルミニウム/プラスチック
ワイヤーデザイン - c0.54 mm - スチールロープ (ステンレス)
伸展力 - ロープに8ポンドN - 。
測定距離/ロープドラムの回転数 - 200 mm -。
重量 -0.8 kg
電気データ
エンコーダ・ポテンショメータ
特徴 - 技術データ - 追加情報
動作電圧 - £30 V DC - ポテンショメーターの消費電力 <1 W
定格電力 - 2 W at 70 5 C - 。
抵抗値 - 10 C
抵抗値許容差 - ±5 % - - - - - - - - - - - - - - - - - - - - - - - - 2.
標準端子抵抗値 - 0.5% または 1 C - 常に高い方の値が適用されます。
直線性の許容差 - ±0.25 % - (注)1.
接続形態 - M12プラグコネクタ(Aコード) - 8極。1x ピン
トランスデューサー、出力 - - -
特徴 - 技術データ - 追加情報
動作電圧 - 10 ...30 VDC - 負荷インピーダンス£500 l+とI-間のQ電圧付き
出力電流 - 4 ... 20 mA <2x> - 4/20 mA 4/20 mA
- 20 ...4 mA (2x) - 20/4 mA 20/4 mA
- 4 ... 20 mA.20 ...4 mA - 4/20 mA 20/4 mA
接続形態 - M12プラグコネクタ(Aコード) - 8極.1x ピン
---
