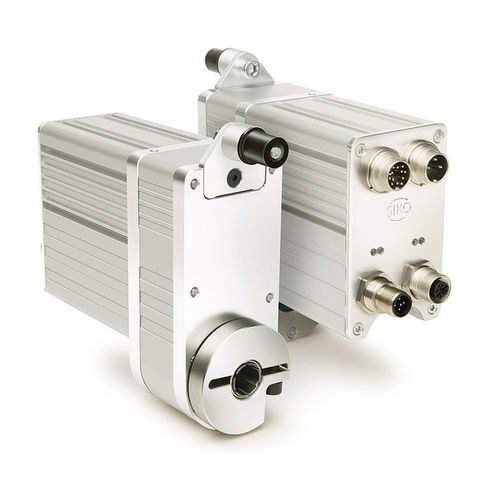

Actuador AG02 Fieldbus
Fieldbus
Atuador robusto e potente para trabalhos complexos de posicionamento
Perfil AG02 Fieldbus:
Montagem fácil
Através de veios ocos até um máx. de ø14 mm
Codificador de posição absoluta integrado no eixo de saída
Controlador de posicionamento integrado
Interface fieldbus integrada (opção)
Funcionalidade - Dados técnicos - Informações adicionais
Eixo - Aço com acabamento em preto -
Carcaça - alumínio -
Modo de operação - S3 operação intermitente: 25 % DC. 10 min. - EN 60034-1
Peso - '1,6 kg - (incrémental)
- 1,2 kg - (Fieldbus)
Dados elétricos - -
■ Motor - -
Funcionalidade - Dados técnicos - Informações adicionais
Tensão de funcionamento - 0 ... 24 V DC - polaridade inversa protegida
- 24 V DC ±10 % - polaridade inversa protegida. com controlo do motor FWM
- 24 V DC ±10 % - polaridade inversa protegida. fieldbus
Potência de entrada - 70 W -
- 150 W -
Parâmetro st orage - 105 cydes - também se aplica a operações de calibração {só ABM)
Corrente nominal - 5,8 A ** (150 W me***) /** (70 W-M rneflor) % - corrente máxima de carga i = 55,3 / i = 62,2
- 2,9 A - corrente de carga máxima i = 55,3 / i = 62,2
- 2,1 A ±4 % {70 W-M motor) - corrente de carga máx. i = 135,8
Tipo de ligação - 2x conectores de ficha M16 - 3 pólos. 1x pino; 7 pólos. 1x pino
- 2x conectores de ficha M16 - 3 pólos. 1x pino; 12 pólos. 1x pino
- -2x conectores de ficha M12 (código A) - 5 pólos. 1x pino; 5 pólos. 1x tomada (CAN)
- 2x conectores de ficha M12 (código B) - 5 pólos. 1x pino; 5-pólos. 1x tomada (PB)
---
