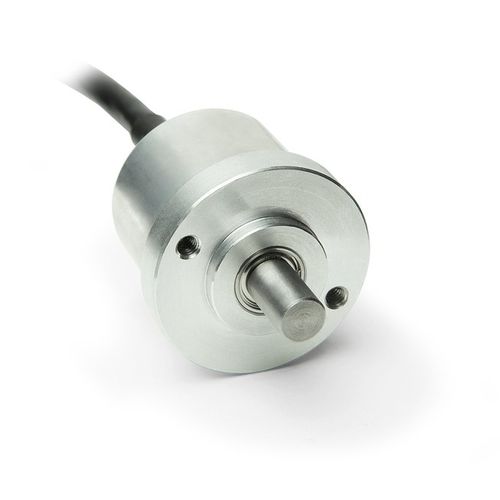

Codificador incremental IV2800
Codificador óptico rotativo miniatura, máximo. 1024 pulsos/revolução
Perfil IV2800:
- Resoluções de max. 1024 pulsos/revolução
- Construção robusta de rolamentos
- Saídas à prova de curto-circuito
Funcionalidade - Dados técnicos - Informações adicionais
Eixo - aço inoxidável -
Carcaça - alumínio -
Velocidade - £12000 rpm -
Momento de inércia - -0,1 x 10-6 kgm2 -
Binário de arranque - <0.01 Nm a 20 SC -
Capacidade de carga do eixo - 10 N - radial
- 20 N - axial
Bainha do cabo - PVC -s4,5 mm
Raio de curvatura do cabo - 25 mm - estático
- 75 mm - dinâmico
Peso - -0,06 kg -
Dados elétricos - -
■ Circuito de saída PP Funcionalidade - Dados técnicos - Informações adicionais
Tensão de funcionamento - 8 ... SO V DC - polaridade inversa protegida
Consumo de corrente - típico 50 mA - (sem carga)
Nível de sinal de saída alto - SUB - 3.0 V - à prova de curto-circuito
Nível de sinal de saída baixo - £0,5 V - à prova de curto-circuito
Frequência de pulso - £160 kHz -
Carga - ±50 mA - máx. adm.
Tipo de ligação - extremidade do cabo aberta -
■ Circuito de saída OP Funcionalidade - Dados técnicos - Informações adicionais
Tensão de funcionamento - 8 ... 30 V DC - protecção contra polaridade inversa
Consumo de corrente - típico 50 mA - {sem carga)
Nível de sinal de saída alto - SUB - 3.0 V - à prova de curto-circuito
Nível de sinal de saída baixo - £0,5 V - à prova de curto-circuito
Frequência de pulso - £160 kHz -
Carga - ±50 mA - aprovação máxima
Tipo de ligação - extremidade do cabo aberta -
■ Circuito de saída LD5 Característica - Dados técnicos - Informações adicionais
Tensão de funcionamento - 5 V DC ±5 % - protecção contra polaridade inversa
Consumo de corrente - £90 mA - {sem carga)
Nível de sinal de saída alto - S2.5V - à prova de curto-circuito
Nível de sinal de saída baixo - £0,5 V - à prova de curto-circuito
---
