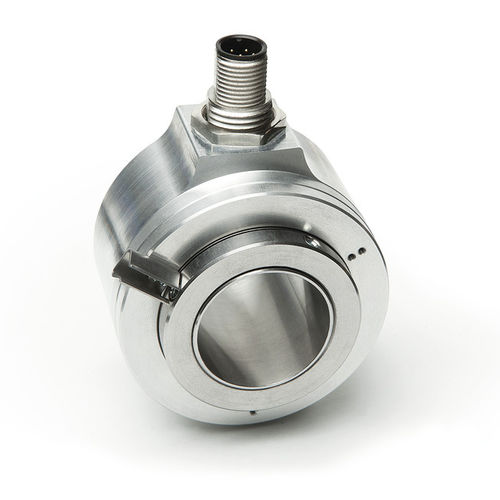

Encoder rotativo incremental IH5828

ópticode eixo ococom saída de tensão

Codificador incremental IH5828 Codificador óptico rotativo, eixo oco grande, tamanho total pequeno Perfil IH5828: - Resolução máxima. 5000 pulsos/volução - Através de eixo oco até um máx. de ø28 mm - M12 ou ligação por cabo Funcionalidade - Dados técnicos - Informações adicionais Eixo - Aço - Carcaça - alumínio - Velocidade - £2500 rpm - Momento de inércia - '-3,5 x 10-6 kgm2 - Torque inicial - <0.1 Nm a 20 !C - Bainha do cabo - PVC - s4,5 mm Raio de curvatura do cabo - 27 mm - ststic - 68 mm - dinâmico Peso - -0,4 kg - Dados elétricos - - ■ Circuito de saída OP Funcionalidade - Dados técnicos - Informações adicionais Tensão de funcionamento - 8 ... 30 VDC - protecção contra inversão de polaridade Consumo de corrente - tipicsl 40 mA - £100 mA {sem carga) Nível de sinal de saída alto - SU B - 3.0 V - à prova de curto-circuito Nível de sinal de saída baixo - £2,5 V - à prova de curto-circuito Frequência Puise - £200 kHz - Carga - ±40 mA - máx. adm. Tipo de ligação - extremidade do cabo aberta - - 1x conector M12 - 8 pólos. 1x pino ■ Circuito de saída LD5 Característica - Dados técnicos - Informações adicionais Tensão de operação - 5 V OC - protegida contra polaridade inversa Consumo de corrente - tipicsl 40 mA - £90 mA {sem carga) Nível de sinal de saída alto - S2.5V - à prova de curto-circuito Nível de sinal de saída baixo - £0,5 V - à prova de curto-circuito Frequência Puise - £300 kHz - Carga - ±20 mA - máx. adm. Tipo de ligação - extremidade do cabo aberta - - 1x conector M12 - 8 pólos. 1x pino ■ Circuito de saída LD24 Característica - Dados técnicos - Informações adicionais Tensão de funcionamento - 8 ... 30 VDC - protecção contra polaridade inversa Consumo de corrente - tipicsl 40 mA - £90 mA {sem carga) Nível de sinal de saída alto - S2.5V - à prova de curto-circuito Nível de sinal de saída baixo - £0,5 V - à prova de curto-circuito Frequência Puise - 300 kHz
