Ímã circular MR200

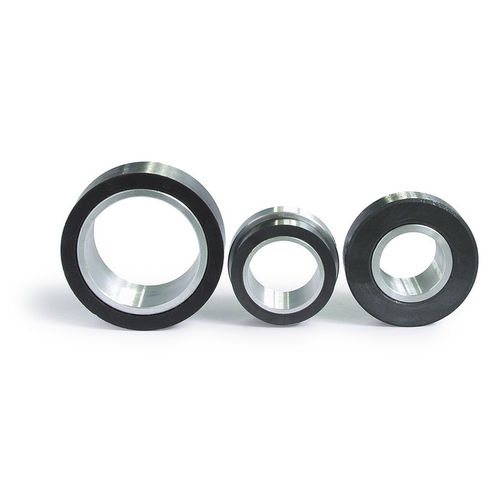

Anel magnético MR200 Anel com codificação incremental com flange de conexão permanente, comprimento do pólo 2 mm Perfil MR200: Montagem fácil em eixo oco Sistema de codificador rotativo com categoria de proteção IP67 (em combinação com MSK210) Até 2000 pulsos/revolução (8000 incrementos) Com o ponto de referência como opção Dados técnicos Informações adicionais Destaque Flange - alumínio ■ Tabela de dimensões Pôles - 50 - 64 - 100 Diâmetro D [mm] - 32,3 - 41,2 - 64,14 Circunferência [mm] - 100 - 130 - 200 Velocidade [min'1] - £15000 - 211500 - 27500 Dados do sistema - - Funcionalidade - Dados técnicos - Informações adicionais Comprimento do Pôle - 2 mm - Precisão do sistema - ±0.1 = - atTu = 20=C Faixa de medição - 360= - - ■ Pulsações/revolução Número Pôle - - 50 - 64 - 100 Escala do sensor - 20 - 1000 - 1280 - 2000 fator - 16 - 800 - 1024 - 1600 - 10 - 500 - 640 - 1000 - 8 - 400 - 512 - 800 - 5 - 250 - 320 - 500 - 4 - 200 - 256 - 400 - 1 - 50 - 64 - 100 A tabela se aplica à combinação do MR200 com o MSK210 Condições ambientais Funcionalidade - Dados técnicos - Informações adicionais Temperatura ambiente - 0 ... 60 5C - 50, 64 pólo número - -20 ... 70 SC - 100 pólo número Temperatura de armazenamento - -20 ... 70 =C - Umidade relativa de umidade - 100% - condensação admissível Categoria de protecção - IP67 - EN 60529
