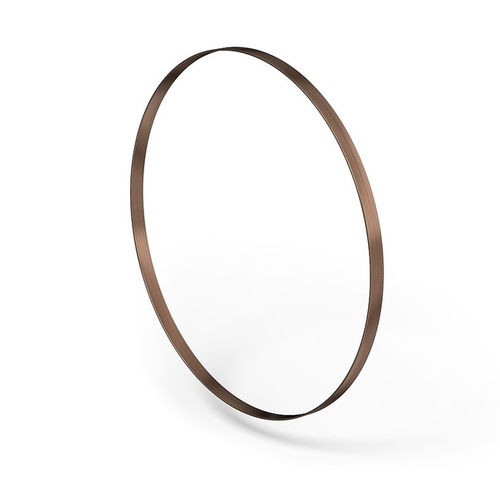

Fita imantada circular MBR200

flexível

Anel magnético de banda magnética MBR200 Anel de fita magnética incremental e flexível para auto-montagem, comprimento do pólo 2 mm Perfil MBR200: Com o ponto de referência como opção Montagem fácil no suporte feito pelo próprio Dados mecânicos Destaque Dados técnicos 9,7 mm Informações adicionais B e largura Espessura da fita Tipo de montagem 1 mm conexão adesiva sem fita adesiva de cobertura ou adesivo de dois componentes recomendado: Uhu Plus 300 Endfest ■ Tabela de dimensões Pôles - 50 - 64 - 100 - 230 Diâmetro d [mm] - 30,7 ±0,03 - 39,6 ±0,03 - 62,6 ±0,03 - 144,7 ±0,03 Diâmetro com MBR200 [mm] - 32,7 ±0,03 - 41,6 ±0,03 - 64,6 ±0,03 - 146,7 ±0,03 Circunferência U com MBR200 [mm] - 102,73 - 130,69 - 202,95 - 460,87 Velocidade n [min-1] - 214560 - 211450 - 27380 - 23250 Dados do sistema - - Funcionalidade - Dados técnicos - Informações adicionais Comprimento do Pôle - 2 mm - Faixa de medição - 360= - - ■ Pulsações/revolução Pôle number Fator de escalonamento do sensor ___________50 - 64 - 100 - 230 20 - 1000 1280 2000 4600 16 - 800 - 1024 - 1600 - 3680 10 - 500 - 640 - 1000 - 2300 8 - 400 - 512 - 800 - 1840 5 - 250 - 320 - 500 - 1150 4 - 200 - 256 - 400 - 920 1 - 50 - 64 - 100 - 230 A tabela se aplica à combinação do MBR200 com o MSK210
