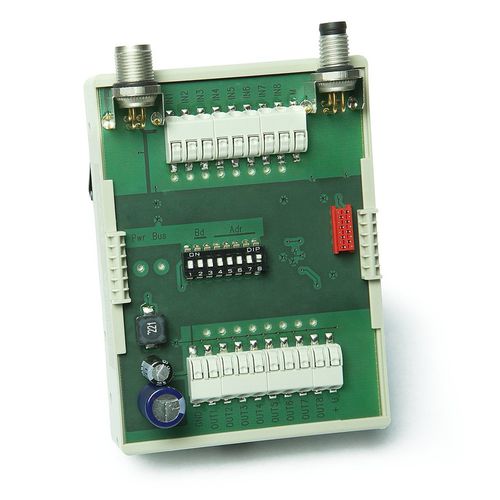

Módulo E/S digital IO20

RS485de 8 E/SDIP

Módulo de E/S IO20 com interface de barramento Perfil IO20: Módulo IO para avaliação de sensores digitais e atuadores de controle Saída de informações do sistema do ETC5000 Interface SIKONETZ5 8 entradas digitais 8 saídas digitais Montagem fácil (trilho de chapéu) Dados mecânicos Funcionalidade - Dados técnicos - Informações adicionais Alojamento - plástico - Design da carcaça - carcaça do módulo de encaixe - montagem em trilho de chapéu superior Peso - '0,1 kg - Dados elétricos - - Funcionalidade - Dados técnicos - Informações adicionais Tensão de operação - 24 V DC ±20 % - via conector de bus Consumo de corrente - '20 mA - sem carga Entradas digitais - 8x entradas opto-acoplador, PNP - 24 V, limiar '12 V - LED verde saídas digitais - 8x driver lateral alto, PNP - 230 V, 2350 mA por canal, à prova de curto-circuito, polaridade inversa protegida o total das saídas ail não deve exceder 2 A Interface - RS485 - SIKONETZ5 Endereço - endereços de autocarros 0 ... 31 pode ser ajustado via DIP switches - ajuste de fábrica: endereço 1 Baud rate - pode ser definido via dip switch - configuração de fábrica: 57.6 kBd Tipo de conexão - 2x conectores M8 (código A) - 4 pólos, 1x tomada, 1x pino - 2x terminal de mola - 9 pólos, 10 pólos, 0,2 ... 0.75 mm2 Condições ambientais - - Funcionalidade - Dados técnicos - Informações adicionais Temperatura ambiente - 0 ... 60 5C - Temperatura de armazenamento - -30 ... 85 SC - Humidade relativa - - condensação inadmissível Categoria de protecção - IPOO - EN 60529
