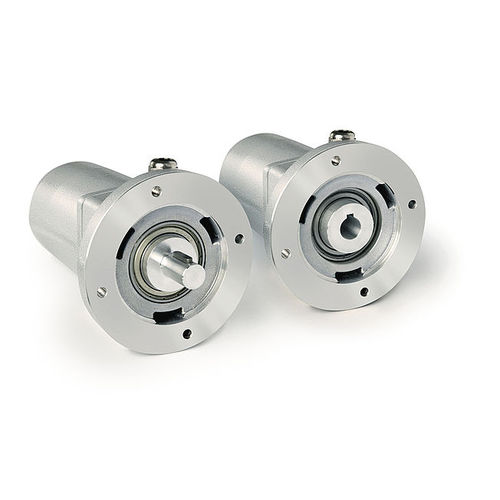

Potenciômetro com engrenagem GP04/1
Com eixo de furo sólido ou cego
Perfil GP04/1:
Extremamente resistente a influências externas
Adaptação a várias distâncias de medição devido a uma ampla gama de relações de transmissão
Embreagem deslizante integrada para proteger o potenciômetro
Potenciômetro, potência ou tensão de saída
Categoria de proteção IP65
Funcionalidade - Dados técnicos - Informações adicionais
Eixo - alumínio - IP52
- aço com acabamento em preto - IP65
Carcaça - alumínio -
Relação de transmissão - 0,2 ... 256 -
Velocidade - ^500 rpm - dependendo da transmissão
Classificação de carga do eixo - 21000 N - radial
- 21700 N - axial
Vida útil do potenciómetro - 1 x 106 revolução{s) -
Dados elétricos ■ Potenciômetro codificador tipo 01,1 hélix Característica Dados técnicos - - Informações adicionais
Potência nominal - 1 W a 70 5C - 230 V
Résistance - 5. 10 kQ -
Tolerância de resistência - ±10 % -
Resistência do terminal padrão - 0,5% -
Tolerância de linearidade - ±1 % -
Design - híbrido -
■ Potenciómetro codificador tipo 02,10 helices Característica Dados técnicos - - Informações adicionais
Potência nominal - 2 W a 70 !C - 230 V
Résistance - 1. 5. 10 kQ -
Tolerância de resistência - ±5 % -
Resistência do terminal padrão - 0,5% -
Tolerância de linearidade - ±0,25 % -
Design - fio -
■ Potenciómetro codificador tipo 03, 10 helices Característica Dados técnicos - - Informações adicionais
Potência nominal - 2 W a 70 !C - 230 V
Résistance - 1. 5W. 10 kû -
Tolerância de resistência - ±5 % -
Resistência do terminal padrão - 0,5% -
Tolerância de linearidade - ±0,25 % -
Design - híbrido -
■Transducer, potência de saída
---
