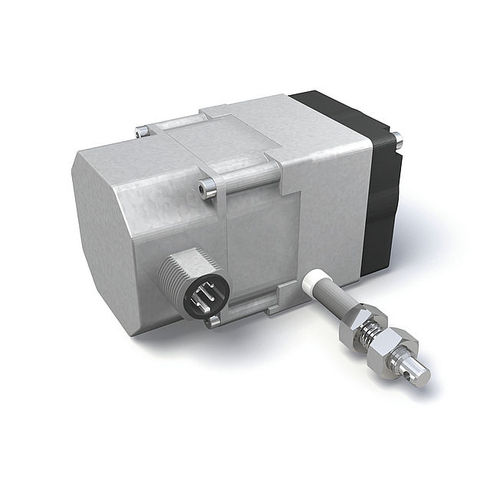

Codificador com fio SG20
Codificador compacto com um comprimento máximo de medição e uma saída analógica.
Perfil SG20:
Desenho compacto
Aplicável universalmente graças a interfaces padronizadas
Montagem fácil
Potenciômetro, tensão ou potência de saída
Caixa robusta de zinco fundido sob pressão
Funcionalidade - Dados técnicos - Informações adicionais
Carcaça - zinco fundido sob pressão -
Desenho do fio - c0,45 mm - Fio de aço (inox). revestido de plástico
Força de extensão - 22 N - Temperatura de operação T1
- 211 N - T2 temperatura de trabalho
Distância medida/revolução do tambor de corda - 100 mm -
Precisão absoluta - ±0,35 % - relativa ao comprimento de medição (mm)
Comprimento do cabo - 230 m - 4/20mA, MWIHP. Tipo de codificador MWIHP/R
- 220 m - P10; 0/10V; codificador tipo 0.5/4.5V
Peso - -0,32 kg -
Dados elétricos - -
■ Potenciómetro codificador Funcionalidade - Dados técnicos - Informações adicionais
Potência nominal - 2 W a 70 !C -
Résistance - 10 kQ -
Tolerância de resistência - ±5 % -
Tolerância de linearidade - ±0,25 % -
■Transducer, potência de saída - -
Funcionalidade - Dados técnicos - Informações adicionais
Tensão de funcionamento - 10 ... 30 VDC - entre l+ e I-, a 2500 Q de carga
Corrente de saída - 4 ... 20 mA - {4/20mA: MWIHP)
■Transducer, saída de tensão - -
Funcionalidade - Dados técnicos - Informações adicionais
Tensão de funcionamento - 15... 28 VDC - a 3 mA sem carga {0/10V)
- 8 ... 28 V DC - a 3 mA sem carga (0.5/4.5V)
Tensão de saída - 0 ... 10 VDC - lLoaa 210 mA
- 0.5... 4.5VDC - lia* 210 mA {0.5/4.5V)
Résistance - 2 ... 10 kQ - contra GND
Carga - 215 mA
---
