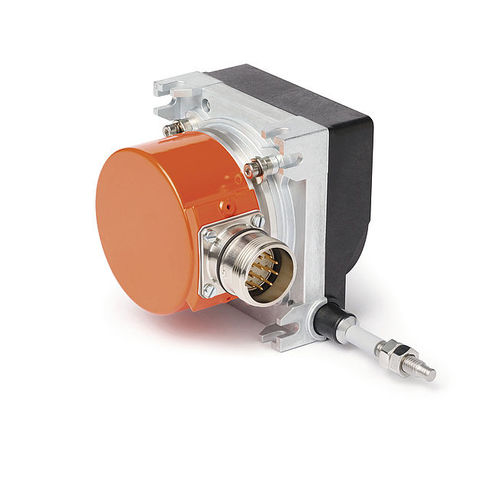

Codificador com fio SG31
desenho robusto para montagem de codificadores rotativos com comprimento de medição
Codificador muito robusto em design compacto para numerosas aplicações, incluindo construção de guindastes, construção de palcos, tecnologia de armazenagem, etc., com um comprimento de medição até . Instalação fácil e universalmente variável.
Perfil SG31:
Design robusto
Codificador com fio para codificador rotativo com servo-flange de 58 mm
Opções de montagem variáveis
Furos de ventilação bloqueáveis contra a condensação
Corda de medição muito robusta (aço inoxidável)
Alto aperto na saída da corda
Dados mecânicos - -
Funcionalidade - Dados técnicos - Informações adicionais
Caixa - plástico zincado
Desenho do fio - e0,61 mm - Fio de aço (inox). revestido de plástico
- c0,8 mm - Fio de aço (inoxidável)
Força de extensão - 23 N -
Distância medida/revolução do tambor de corda - 200 mm -
Peso - -0,35 kg -
Dados elétricos
Codificadores rotativos adequados para o SG31 são apresentados no catálogo RotoLine 2. Dependendo da signais de saída, os seguintes são adequados para...
■ - Saídas analógicas, como corrente ou tensão: AV58M
■ - Saídas Incrémental: IV5800
■ - Saídas Absolutas: WV58MR. V\A/36M/SSI. WV36M/CAN
As especificações técnicas para estes dispositivos estão indicadas na respectiva ficha técnica. Também podem ser utilizadas várias versões de transmissores de vários fabricantes.
Dados do sistema
Funcionalidade - Dados técnicos - Informações adicionais
Precisão de repetição - ±0,15 mm - por direcção de aproximação
Velocidade de viagem - £800 mrrv's -
Condições ambientais - -
Funcionalidade - Dados técnicos - Informações adicionais
Temperatura ambiente - -40 ... 80 5C
---
