超音波流量計：テクニカルガイド
超音波流量計を選定するための4つの基準
検出器の設置方法
外付けのクランプオン式センサーは、稼働停止や圧力損失を発生させません。一方、スプールピース（インライン）設計は、恒久的な産業設備において最大限の精度を保証します。
流体の音響特性
浮遊物質や気泡の混入濃度が高い場合、安定した計測のために標準的な伝搬速度差法ではなく、ドップラー法を用いた技術が必要となります。
配管形状の制約
乱流を排除し、十分に発達した流速分布を確保するためには、上流側および下流側に適切な直管長を設けることが不可欠です。
通信プロトコルの統合
Modbus、Profibus、HARTなどのプロトコルに対応していることで、既存のPLCやSCADA自動化システムへのシームレスなデータ伝送が可能になります。
利用可能な技術とその利点

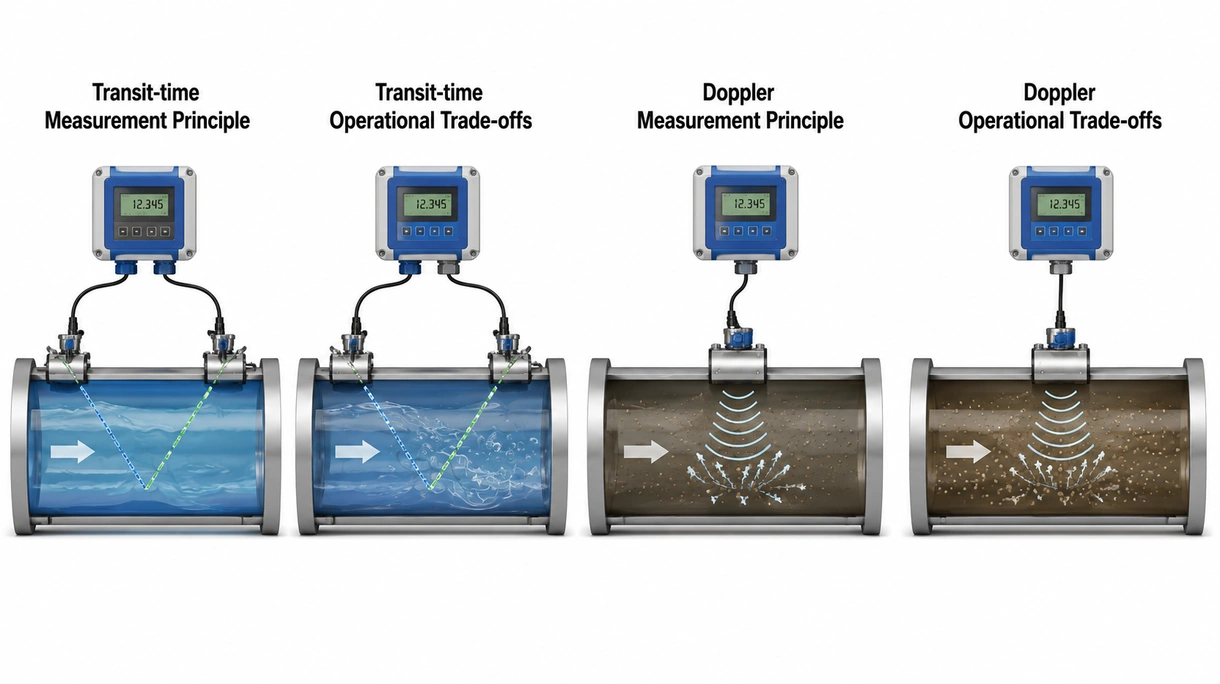

伝搬速度差法の測定原理
伝搬速度差方式の流量計は、浮遊物質からの信号反射を利用するドップラー方式と比較して、清浄な液体に対してより高い精度を発揮します。
伝搬速度差法の運用上のトレードオフ
非接触でのセットアップが可能で圧力損失がゼロであるという利点がある一方、気泡を含む流体でのエラーや、乱流に対する感度の高さといった制限があります。
ドップラー法の測定原理
ドップラー方式は、高い濁度によって伝搬速度差法の信号が完全に遮断されたり散乱したりするような、汚れた流体において信頼性の高い測定を提供します。
ドップラー法の運用上のトレードオフ
スラリー監視における連続性を確保できますが、一定濃度の反射体が必要であり、全体の測定精度は相対的に低くなります。
専門家による6つのアドバイス
設置コストを抑え、プロセスの汚染やシステム漏洩のリスクを排除するために、クランプオン型設計を優先的に検討してください。
高振動環境では、検出器への機械的干渉による測定エラーを防ぐため、S/N比（信号対雑音比）を評価してください。
理想的でない流速分布に対処する場合は、測定の再現性を高めるために、2回線（デュアルパス）または多回線式のセンサー構成を選択してください。
危険場所で使用する場合は、工場の安全コンプライアンスを厳守するため、デバイスがATEXやULなどの防爆認証を取得していることを確認してください。
遠隔監視用途では、定期的な校正費用やバッテリー寿命を含めた総所有コスト（TCO）を算出してください。
地域の建築安全基準への適合と長期的な耐久性を保証するため、常に技術認証を確認してください。
革新とトレンド
により、高額な配線やインフラコストを削減しながら、離れた産業現場での長期的な遠隔監視が可能になります。
が周囲のノイズをフィルタリングし、流体温度のリアルタイム変動を補正することで、測定の安定性を向上させます。
により、大規模生産ラインで致命的な故障が発生する前にセンサーの劣化を特定する、予兆保全が促進されます。
により、厳格な規制監査や環境報告基準を満たすための測定整合性をリアルタイムで検証できます。
