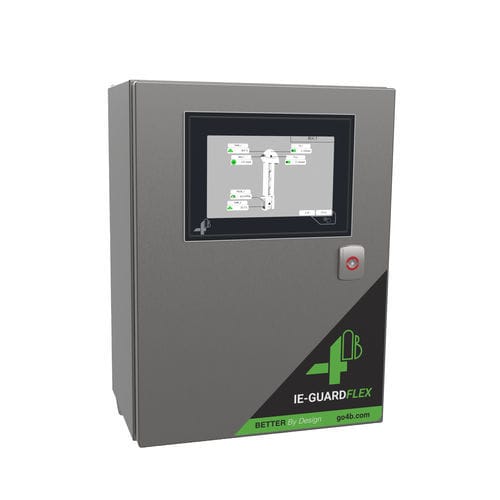

ディスプレイ付き制御ユニット IE-GuardFlex

プロセスおよび製造データ ヴィジュアリゼーション用機械停止を連動できる危険監視ソリューション

IE-GuardFlexは4Bの分散ハザードモニタリングソリューション(DHMS)の中央制御ユニットとして機能します。産業用イーサネット技術を活用し、4Bの主要なIE-Nodeを通して複数の機械に取り付けられたセンサーに接続し、監視します。IE-GuardFlexシステムは、複数の機械、IE-Node、およびセンサをサポートし、機械のMCCと直接インターフェイスして、危険な状態を検出すると制御停止を開始します。 通常、IE-GuardFlex は、プラントの MCC および粉塵危険の「安全エリア」内に設置され、産業用 Ethernet（CAT6ケーブル）を介して、「危険エリア」内の監視対象マシンに配備された IE-Node に接続します。これらの機械には、バケットエレベータ、密閉コンベヤ、オープンコンベヤ、チェーンコンベヤ、ロールスタンドなどがあります。様々な4B危険監視センサがローカルIE-Nodeに接続し、ベルトスリップ（SlipSwitch、Milli-Speed）、ベルトミスアライメント（TouchSwitch、Bulldog）、ベアリング温度（ADB、Milli-Temp）、振動（Milli-Vib）、シュート詰まり（Binswitch）などの状態を監視します。 プラントエンジニアは、7インチカラータッチスクリーンディスプレイの直感的なGUIを使用して、ノード検索プロセスを開始できます。見つかったノードを設定し、センサーをユーザー定義の機械に割り当てることができます。システムは、センサまたは機械ごとにALARMおよび/またはSTOP条件に割り当てられた出力リレーを使用して、センサごとに3段階のALARM/STOP設定が可能です。さらに、共通のALARMおよびSTOP出力リレーは、接続されたセンサーにアラームまたは停止状態が存在するかどうかを示します。
