ハンドリング用ラック FAF1600

概要

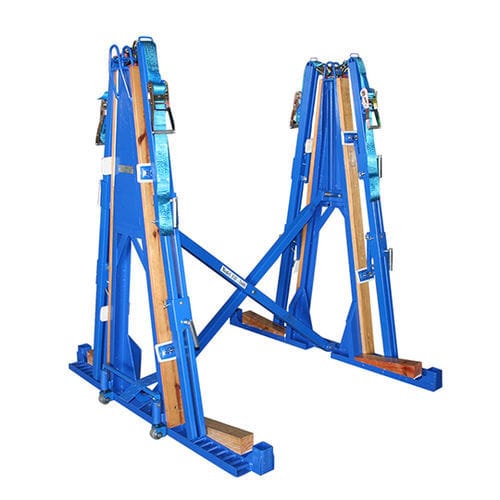

Aardwolf 折りたたみ Aフレーム FAF1600 は、御影石や大理石のスラブの安全な取り扱いと輸送のために設計された折りたたみ式の運搬フレームです。フレームは統合された垂直ロッキングバーとラチェット式ロックストラップにより各側面を独立して固定します。積載がない状態では、クロスブレースから2本のスプリングピンを抜き、カムレバーで一端の3輪を下ろすことで折りたたみが可能です。下げた車輪によりトラックの荷台への配置や工場内の手動移動が可能です。

特長

• 車両へのオプション固定用にベースにボルト穴を設置
• 高さ調整可能なクレビスに取り付けられたゴムパッドでスラブを保護・固定
• 大きな手締め式のウイングナットでクレビスを素早く調整可能
• 統合垂直ロッキングバーとラチェット式ロックストラップ（各側独立固定）
• 粉体塗装仕上げ
• 折りたたみ設計：スプリングピンとカムレバー操作の車輪により取り扱い・保管が容易

仕様
メートル法 | インペリアル
各側のスラブ設置幅：386 mm | 15.2"
片側許容作業荷重：3000 kg | 6614 lb
総許容作業荷重：6000 kg | 13228 lb
本体重量（正味）：223 kg | 492 lb
総重量（梱包含む）：235 kg | 518 lb
梱包寸法：L.1650 x W.500 x H.1870 mm | L.65" x W.19.7" x H.73.6"

技術仕様

• 型式：FAF1600
• 製品種別：スラブ輸送用 折りたたみ Aフレーム
• 各側スラブ設置幅：386 mm (15.2")
• 片側許容作業荷重：3000 kg (6614 lb)
• 総許容作業荷重：6000 kg (13228 lb)
• 本体重量：223 kg (492 lb)
• 総重量：235 kg (518 lb)
• 梱包寸法：1650 x 500 x 1870 mm (65" x 19.7" x 73.6")
• 仕上げ：粉体塗装
• ロック方式：統合垂直ロッキングバーとラチェット式ロックストラップ
• 保護：高さ調整可能なクレビス上のゴムパッド、ウイングナットで固定
• 可搬性/折りたたみ：折りたたみ用スプリングピン、カムレバーで下降する車輪
• オプション固定：ベースのボルト穴で車両に固定可能
