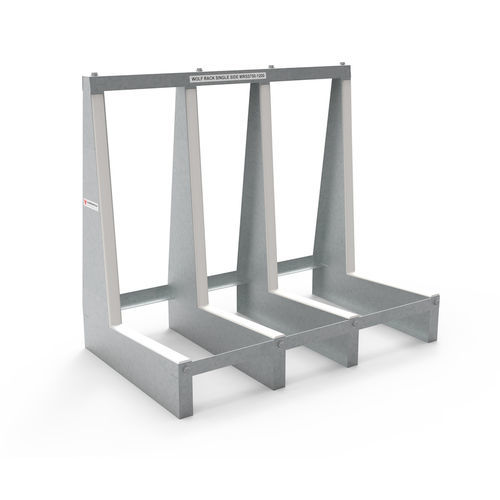

運搬管理用足場 WRSS750-1200

縦長幅狭積荷用キャンドル付

概要
Wolf Rackは2mm厚の鋼板で製造されたA型フレーム搬送ラックです。各Aフレームは開放構造で、上部にはブラインドナットが入り、自己整列ボルトでU字型の連結バーに締結されます。荷重バーは各Aフレームの底部のスロットに差し込み、永久固定されたブラインドナットに自己整列ボルトで締結されます。これにより剛性の高い接続が得られ、作業者1名が1つの工具で組み立て可能です。

特徴

• 2mm鋼板製のモジュラー式Aフレーム構造で、用途に応じたラックの構成が可能。
• 荷受面はゴム張りで内向きに傾斜、垂直支持面は弾性ゴムでクッションされており、積載物を保護・保持します。
• 荷受面を低位置に配置し、揚高を最小化すると同時にフォークリフトやパレットジャックのフォークが入るスペースを確保。
• 軽量で堅牢、組立・分解が容易。
• 作業者1名が1つの工具で空状態に折りたたみ、コンパクトな輸送サイズにできるため返送効率が高い。
• 部品点数が少なく、組立・分解時間を短縮。

オプション

• クリップ式の安全ポストにより、石材やガラス板など大型物をAフレームに固定して輸送中の安全性を確保できます。
• フレームの組立で使用する同じボルトと工具で装着可能なクイックフィットの車輪およびハンドル。
• 対応モデル：WR750-1200、WR1270-1200、WR1270-1600、WR1270-2000；Wolf Rack Pocketモデル WRP1270-1200、WRP1270-1600、WRP1270-2000；Single Sideモデル WRSS750、WRSS1000、WRSS1270。

仕様
WRSS750-1200:
Metric | Imperial
使用荷重限界：1000 kg | 2204 lb
各側の幅：510 mm | 20"
重量：38 kg | 84 lb
寸法：- | -

WRSS750-1600:
Metric | Imperial
使用荷重限界：1000 kg | 2204 lb
各側の幅：510 mm | 20"
重量：53 kg | 117 lb
寸法：- | -

WRSS750-2000:
Metric | Imperial
使用荷重限界：1200 kg | 2645 lb
各側の幅：510 mm | 20"
重量：63 kg | 139 lb
寸法：- | -

出願中の特許

技術仕様

• 構造：2mm厚鋼板製A型フレーム。
• 組立：ブラインドナットと自己整列ボルト；作業者1名が1つの工具で組立可能。
• 保護：荷受面はゴム張り、垂直支持面は弾性ゴムでクッション。
• 設計：荷受面を低く配置し、最小の揚高でフォークリフトやパレットジャックのアクセスを確保。
• 可搬性：輸送時はコンパクトに折りたたみ可能；手作業での取り扱いと返送が容易。
• オプション：クリップ式安全ポスト；クイックフィットの車輪とハンドル。
• 利用可能なバリアント：WR750-1200、WR1270-1200、WR1270-1600、WR1270-2000、WRP1270-1200、WRP1270-1600、WRP1270-2000、WRSS750、WRSS1000、WRSS1270。
• 例（WRSS750-1200）：使用荷重限界1000 kg；片側幅510 mm；重量38 kg。
• 特許状況：出願中の特許。
