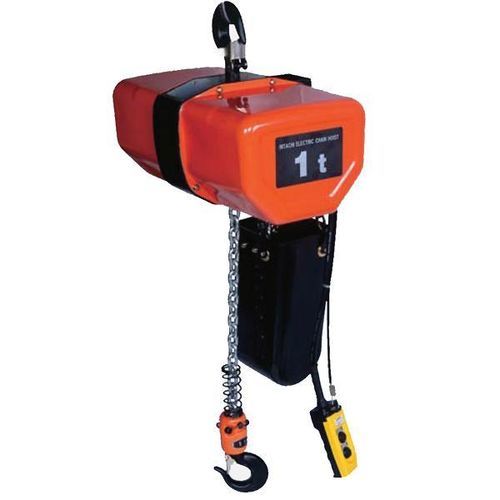

電動式チェーンホイスト HITACHI1SN1ST

台車モノレールトロリーコンパクト

概要
Hitachi 1SN 電動チェーンホイストは、駆動台車 1ST と組み合わせた荷重1000 kgの揚重システムです。日本から輸入された業務用機器で、工場、倉庫、建設現場での使用を想定しており、二段速度、耐久性の高い荷重チェーン、IP54 保護で現場での安定した運用を実現します。

特長

• 高速/低速の二段速度で精密な位置決めが可能
• 回転フックと安全ラッチ付きの高強度荷重チェーン
• 非常停止付き24V 押しボタン式操作盤で作業者の安全を確保
• 上限・下限リミットスイッチによる走行保護
• 逆相リレーにより配線ミスを防止
• コンパクトで軽量な構造により取り付けが容易
• CEおよびUKCA認証、保護等級IP54

仕様
型式 | メトリック | インペリアル
定格荷重 | 1000 kg | 2204 lbs
揚程 (1SN) | 4.5 m | 14.76 ft
揚程速度 (1SN, 二段) | 4.6 / 1.2 m/min | 15.1 / 3.9 ft/min
ホイストモーター出力 | 0.8 / 0.2 kW | 1.07 / 0.27 HP
台車速度 (1ST) | 10.5 m/min | 34.5 ft/min
台車モーター出力 | 0.07 kW | 0.09 HP
荷重チェーン | 7.1 × 20.2 mm | 0.28 in
操作盤 | U/D/E/W, 24V | U/D/E/W, 24V
操作盤ケーブル長 | 4.5 m | 14.76 ft
Iビーム幅 (1ST) | 75–125 mm | 2.95–4.92 in
正味重量 (1SN) | 約42 kg | 約92.6 lbs
正味重量 (1ST) | 約23 kg | 約50.7 lbs
電源 | 3 phase, 380V, 50Hz | -
使用等級 | FEM 1Am, 180 starts/h | -
保護等級 | IP54 | -

技術仕様

• ブランド: Hitachi
• 製品コード: HITACHI1SN1ST
• 型式: 1SN (ホイスト) は 1ST (台車) と組合せ可能
• 定格荷重: 1000 kg
• 揚程 (1SN): 4.5 m
• 揚程速度 (二段): 4.6 / 1.2 m/min
• 台車速度 (1ST): 10.5 m/min
• ホイストモーター出力: 0.8 / 0.2 kW
• 台車モーター出力: 0.07 kW
• 荷重チェーン寸法: 7.1 × 20.2 mm
• 操作盤: U/D/E/W, 24V、非常停止付; ケーブル長 4.5 m
• Iビーム対応幅 (1ST): 75–125 mm
• 正味重量: 1SN 約42 kg; 1ST 約23 kg
• 電源: 3 phase, 380V, 50Hz
• 使用等級: FEM 1Am, 180 starts/h
• 保護等級: IP54
• 認証: CE & UKCA
• 原産: 日本より輸入
