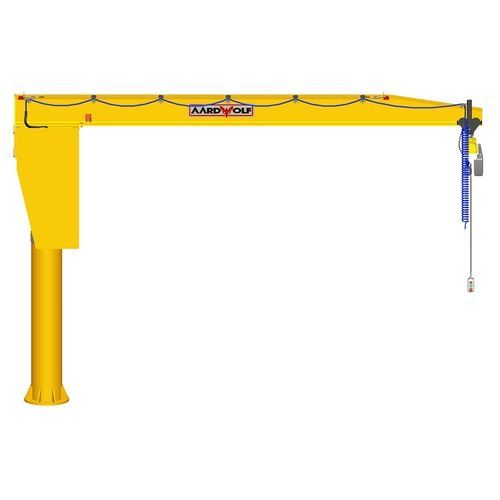

カラムジブクレーン AJCPIL

床置型360°電動

概要
床面設置の柱取付式ジブクレーンで、360°の全旋回を提供します。ブームは鋼製Iビームで製作され、ジブヘッド部には機械加工された下部ロール台車と大型の鋼製サイドプレートを備えています。下部ロール台車は現地での調整が可能な調整式テンションボルトで取付けられています。支持柱は鋼管製で、重厚なベースプレートと補強ガセットを備えます。真空リフターや電動ホイストとの統合も可能です。

特長

• 360°連続回転で作業範囲を最大化
• 曲げ抵抗に優れた鋼製Iビームのブーム
• 滑らかなトロリー走行を実現する機械加工下部ロール台車
• 現地調整可能なテンションボルト取付
• 安全な衝撃吸収のためのゴム製エンドストップ
• 真空リフターおよび電動ホイストとの組合せ可能

仕様
最大スパン — 7000 mm — 275 5/8"
使用荷重制限 (WLL) — 1000 kg — 2204.6 lbs
正味重量 — 1660 kg — 3660 lbs
総重量 — 1700 kg — 3748 lbs
サイズ – マスト — L.4000 × W.1020 × H.1140 mm — L.157 1/2" × W.40 1/8" × H.44 7/8"
サイズ – ヘッド — L.850 × W.600 × H.1880 mm — L.33 1/2" × W.23 5/8" × H.74"
サイズ – ブーム — L.7400 × W.420 × H.650 mm — L.291 1/4" × W.16 1/2" × H.25 5/8"

技術仕様

• 最大スパン: 7000 mm
• 使用荷重制限 (WLL): 1000 kg
• 正味重量: 1660 kg
• 総重量: 1700 kg
• マスト寸法: L.4000 × W.1020 × H.1140 mm
• ヘッド寸法: L.850 × W.600 × H.1880 mm
• ブーム寸法: L.7400 × W.420 × H.650 mm
• ブーム: 鋼製Iビーム
• 機械加工された下部ロール台車と重量鋼製サイドプレート
• 現地調整用の調整式テンションボルトにより台車を取付
• 支持柱: 鋼管製、重厚なベースプレートと補強ガセット
• 真空リフターおよび電動ホイストとの組合せに対応
