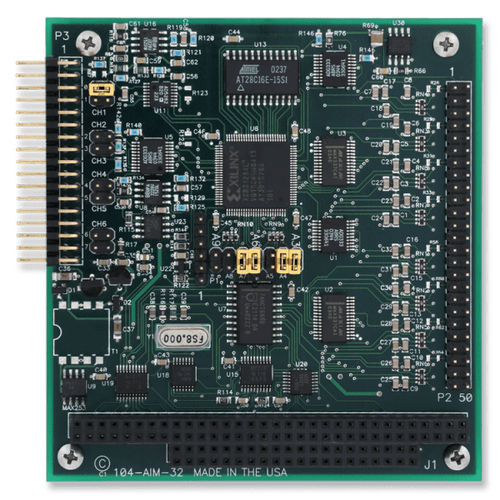

基板多重化装置 104-AIM-32

アナログマルチチャンネル

-A/Dボードと組み合わせて、チャンネル数と信号処理能力を増やすように設計されています -32シングルエンドまたは16差動入力 -6つのソフトウェア・プログラマブル・レンジ -±25mV、±50mV、±0.1V、±2.5V、±5V、±10V -1枚のA/Dボードに104-AIM-32を最大7個までスタックでき、最大224のS.E.または112の差動入力が可能です。 -+5VDCのみ動作 -高精度15VDCセンサ励起 -動作温度：0～70℃（オプションで-40～85℃）。 -入力信号のコンディショニング・オプション -4-20mA入力 -RTD測定 -熱電対測定 -各入力に電圧分割器 -各入力RCフィルタ -ブリッジ補完構成 -RoHS対応可能です。ご注文の際はお問い合わせください。 104-AIM-32は、PC/104規格に準拠したアナログ信号マルチプレクサです。このカードは、16差動または32シングルエンドのアナログ信号をマルチプレクスし、104-AIO12-8などのアナログ・デジタル・コンバータ・カードに渡す前にコンディショニングします。システムは、1枚の104-AIO12-8 A/Dコンバータ・ボードと1～7枚のこのカードで構成されます。104-AIM-32カードは、大規模なデータ収集システムの一部として使用することができます。104-AIM-32Aキットは、1枚の104-AIM-32と1枚の12ビット8入力A/Dボードで構成されています。 入力信号は、熱電対（J、K、T、E、S、R、B）、3線式RTD（392および385α）、ひずみゲージ、4-20mA電流入力、DCおよびAC電圧入力など、さまざまなソースから終端するために取り外し式のねじ端子ブロック（モデルUTBK-50）がオプションで用意されています。オプションで、ブリッジ補完回路、電流-電圧回路。
