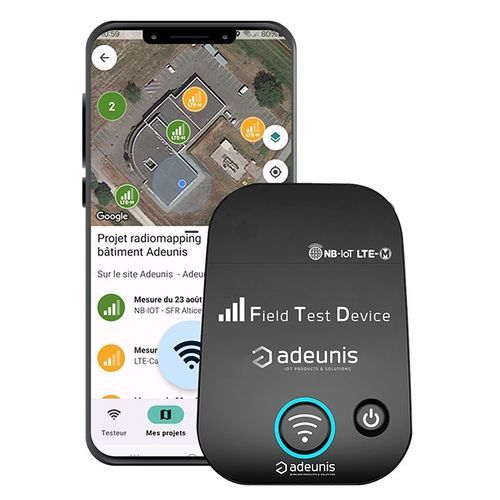

ネットワーク試験機 FTD

無線通信信号式無線通信ネットワーク無線通信

製品
本フィールドテスト装置（FTD）は、NB‑IoTおよびLTE‑Mネットワークの性能を正確かつリアルタイムに計測します。FTDはBluetoothでモバイルアプリに接続し、テストの設定、指標の表示、結果の保存およびエクスポートを行います。

フィールドテスト装置 — NB‑IoT / LTE‑M ネットワークの評価
FTDは、展開作業、サイト調査、ネットワーク受け入れのためのNB‑IoTおよび/またはLTE‑Mのカバレッジと品質の評価・検証を可能にします。

IoTネットワークテスターの特長

• NB‑IoTおよび/またはLTE‑Mネットワークの同時評価。
• モバイルアプリを通じた結果の表示、保存、エクスポート。
• 3つの動作モード：ネットワークスキャン、ネットワークテスト、ラジオマッピングプロジェクト。

動作モード

• ネットワークスキャン：範囲内のすべてのNB‑IoTおよび/またはLTE‑Mネットワークをスキャンして、オペレータ性能の簡易評価を行います。
• ネットワークテスト：選択したオペレータネットワークの品質を複数地点で分析し、各測定点ごとに詳細な品質指標を表示します。
• ラジオマッピングプロジェクト：テストを文脈化し、記録値をGoogle Mapsまたは建物図面上で表示、コメントや写真を追加、Wordレポートを生成、プロジェクトを管理（編集/削除/アーカイブ）します。

ネットワークスキャンモード — レポートに含まれるデータ

• timestamp
• GPS位置
• オペレータ
• 技術
• MCC‑MNC
• EARFCN
• Cell ID
• PCI
• RSRQ
• RSRP

ネットワークテストモード — モバイルアプリに表示される指標

• RSRPおよびRSRQの測定に基づく視覚指標（4段階バー）。
• ネットワーク識別：技術、バンド、オペレータ、MCC‑MNC、EARFCN、Cell ID、PCI。
• ネットワーク品質：active timer、TAU、PSM、eDRX、RSRP、RSRQ、SNR、送信電力、CEレベル、消費電力、TXリピート、RXリピート、ダウンリンク伝搬損失。

ラジオマッピングプロジェクトモード — テストに関連する情報

• timestamp
• 各種ネットワーク指標の値
• コメント
• 図面または地図上でのジオロケーション
• 写真

モバイルアプリとエクスポート
FTDはBluetoothでモバイルアプリに接続し、テスト設定、指標のリアルタイム表示、結果の保存およびエクスポート、コメントと写真を含むWordレポートの生成、プロジェクト管理を可能にします。測定ポイントは自動的にジオロケートされ、地図や建物図面上で表示できます。

その他の機能ポイント

• 単一または複数オペレータ対応のナノSIMにより、世界中でNB‑IoTおよび/またはLTE‑Mのカバレッジをテスト可能。
• 利用可能なオペレータのクイックスキャンと、選択オペレータに対する詳細テストの両方を提供。
• 文脈化された調査と報告のためにラジオマッピングプロジェクトの作成を可能にする。

技術仕様

• 対応技術：NB‑IoTおよびLTE‑M
• モバイルアプリ接続：Bluetooth
• アプリ機能：テスト設定、リアルタイム指標、保存/エクスポート、Wordレポート生成、コメント・写真追加、プロジェクト管理
• 動作モード：ネットワークスキャン、ネットワークテスト、ラジオマッピングプロジェクト
• レポート項目：timestamp、GPS位置、オペレータ、技術、MCC‑MNC、EARFCN、Cell ID、PCI、RSRP、RSRQ
• 利用可能な品質指標：SNR、送信電力、CEレベル、消費電力、TXリピート、RXリピート、DL伝搬損失、active timer、TAU、PSM、eDRX
• ジオロケーション表示：Google Mapsまたは建物図面
• SIMサポート：単一またはマルチオペレータのナノSIM（グローバルテスト対応）
• 視覚的信号指標：RSRPおよびRSRQに基づく4バー表示
• エクスポート形式：保存結果およびWordレポート生成（アプリ経由）
• 典型的な用途：現地での評価、展開検証、カバレッジマッピングおよびラジオマッピング調査
