移動式吸煙機 EURUS ESP10M

溶接用活性炭フィルターカートリッジ式

製品概要

Eurus Smog Hog の静電式ろ過ユニットは、産業生産プロセスで発生する油煙、溶接煙および微細粒子を除去するために設計されています。ユニットは、発生源吸引、全体空間ろ過、可動（移動）ユニットの3つの適用モードに対応します。

動作原理

Smog Hog シリーズは、汚染粒子（0.01 mm 以上、ナノ領域まで）に正または負の電荷を付与してイオン化します。帯電した粒子は、逆の電荷を持つプレート間を通過する際に電気的引力で捕集されます。適用や粒子負荷により異なりますが、典型的なろ過効率は95%〜99%です。

適用分野

• 切削加工・金属加工
• RAM成形機
• 金属射出成形
• 歯車仕上げ
• 研削
• ねじ・ボルト製造
• 熱処理
• 溶接
• はんだ付け
• 線材引抜
• 鋳造
• 鍛造
• 冷間圧延
• 放電加工（EDM）
• プラスチック・ゴム成形
• 真空ポンプ排気
• 誘導加熱
• ゴム研削
• 焼鈍

利点

• ナノスケールを含む微小粒子の高効率捕集
• 多くの製造プロセスに適合
• コスト面の利点と環境性能を両立
• フィルター部品は洗浄可能で再使用可能
• 機械式油煙フィルターに比べ圧損が小さい → 省エネルギー
• ろ過空気は作業空間に再循環可能 → 暖房コストの節約
• 低騒音
• メンテナンスが容易
• モジュール式で柔軟な設計
• 大風量向けの多通過コンセプト対応
• 連続運転に適する設計

典型的な構成

発生源吸引：排出が局所的な場合に推奨されます。汚染空気を発生源で捕集し、ユニットへ送風してろ過し、清浄空気を作業空間へ戻します。

全体空間ろ過：排出が広範な場合に用います。ユニットを配置して制御された気流を作り、汚染空気がフィルターを通過して清浄に戻るようにします。

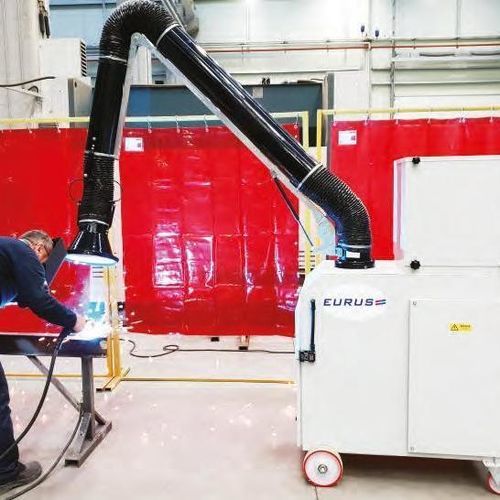

可動ユニット：アクチュエータ付きの可動アームを備えた移動ユニットが、発生源付近の排出を捕集してユニットに送り、処理済み空気を作業空間に放出します。

技術仕様

• ろ過効率：95%〜99%（適用及び粒子負荷による）
• 捕集粒子サイズ：0.01 mm 以上（ナノレベルまで有効、特に2.5 µm 未満の粒子に対して効果的）
• フィルター部品：洗浄可能、再利用可能
• エネルギー：低い圧力損失 → 省エネルギー
• 空気処理：ろ過空気は再循環可能 → 暖房コスト削減
• 設計：モジュール式で柔軟、多通過コンセプトで大風量対応
• 運用：低騒音、メンテナンス容易、連続運転に適合
• 構成：発生源吸引、全体空間ろ過、可動ユニット
• 実績技術：Smog Hog 製品は30年以上の電気集塵技術の開発実績
