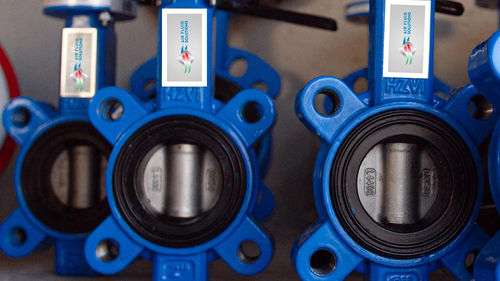

バタフライバルブ

レバー空圧式電動式

WAFER および LUG バタフライバルブは、ボールバルブと同様に 90°回転する製品です。厚みが薄く、設置面積が小さいため、このタイプの部品は優れた品質/価格比を提供します。WAFERとLUGバタフライバルブは、4つの主要な要素で構成されています：異なる材料で作られたバルブ本体、バルブを通る流体の通路の開閉を可能にするディスク、特定のレバーや空気圧または電気アクチュエータによってディスクの90°の動きを保証するセンターシャフト、そして最後にNBR、BUNA、EPDM、VITONまたはPTFEタイプのエラストマーで作られたスリーブと呼ばれるシールガスケットです。WAFER と LUG のバタフライバルブは DN 40 から DN 1600 までの大きなサイズに達します。これらのバルブには 10 ポジションの手動レバーが装備されており、DN 200 までの流体を（必要に応じて）部分的に通過させることができます。また、DNによって大きさが異なるハンドホイールによって作動するギア減速機も装備されています。ハンドホイールはまた、液体の部分的な開閉を可能にします。自動制御を選択する場合、レバーを取り外し、空圧、電動、油圧アクチュエータをバルブに追加すれば十分です。 しかし、WAFER バタフライバルブと LUG バタフライバルブの違いは何でしょうか？ WAFERバタフライバルブは、2つのフランジの間に長いネジで取り付けられ、バルブを2つのフランジに密着させ、完全に密閉された1つのエレメントを作り出します。
