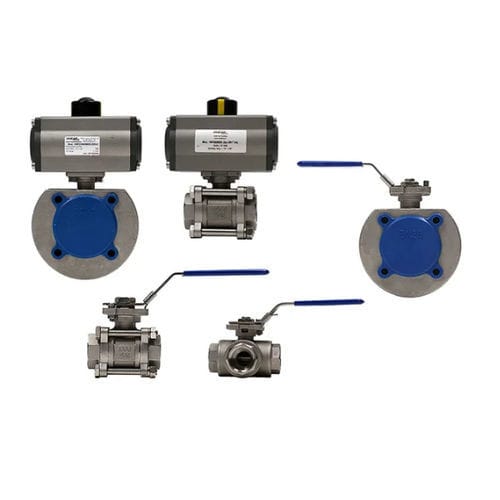

ボールバルブ AFSSFDVOTM

レバー空圧式電動式

ボールバルブは、先に述べたタイプのバルブとは異なり、開閉動作を使用します。さらに、特殊なバルブにより、90°の角度に制限された回転を行います。ボールバルブは、空気圧式アクチュエーター、または1/4回転が可能な電動モーターで作動させることができます：この場合、ボールバルブはアクチュエーターに対応するように設計され、ISO 5211フランジで作られます。 これらの部品は、バルブの用途によって異なる材料で構成されます。そのため、真鍮、青銅、ねずみ鋳鉄、炭素鋼、316 ステンレス鋼のボールバルブが市場に出回っています。接続に関しては、標準的な ISO 228 ガスネジ接続、NPT ネジ接続、PN16-PN25-PN40 フランジ接続があります。さらに、炭素鋼と 304/316 ステンレス鋼のバルブに限り、SW ソケット溶接接続と BW 突合せ溶接接続を使用できます。ボールバルブは一般的に、全開時の自由通路が DN に正比例し（DN が 25 の場合、ボール穴の直径は 25 mm）、圧力損失となるような逆流がないものを選びます。ボールバルブは通常二方弁、三方弁、四方弁の機能があります。特にボールは L 型、T 型、または十字型に穴を開けることができ、後者は分流機能を可能にします。
