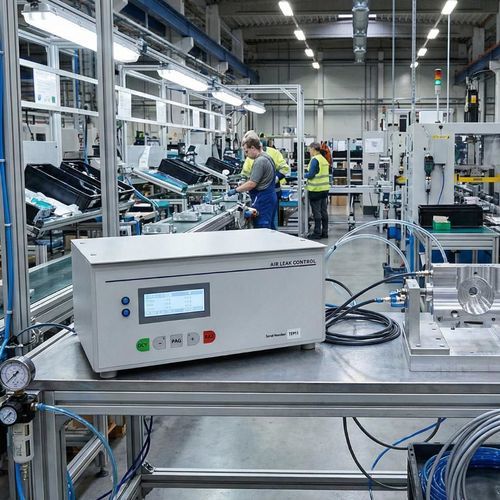

真空リークテスター TFP11

圧力空圧式電動空気圧式

TFP11は、工業的な品質管理の最も厳しい要件に対応するよう設計された圧力測定および漏れ検出装置であり、測定精度、最適な組込み性、使いやすさを提供します。

組込みと使用分野

• 自動化された生産ラインへの直接組込み。
• 専用の試験台での使用。
• 計測・研究開発（R&D）ラボでの使用。

主な機能（概要）

• 柔軟な組込みを可能にするコンパクト設計。
• 迅速な立ち上げを支援する、分かりやすく直感的なユーザーインターフェース。
• 部品の新しいリファレンスに適応する自動設定機能と精密なナビゲーションメニュー。

仕様 / 技術データ

• 表示: 4行表示LCD、各行20文字。
• サイクル表示: 青色表示（サイクル進行中）。
• 判定表示: 二色LED（赤：不良、緑：合格）。
• メモリ: 最大4つの試験プログラムを記憶可能。
• 圧力および漏れのスケール:
  • 真空 — 漏れスケール（最大）：1 000 kPa — 漏れ分解能：0.004 kPa — 漏れ不確かさ：+/−2.5% + 1 digit。
  • 0–500 mbar — 漏れスケール（最大）：1 000 Pa — 漏れ分解能：1 Pa — 不確かさ：同等。
  • 0–5 bar — 漏れスケール（最大）：2 000 kPa — 漏れ分解能：0.010 kPa — 不確かさ：同等。
  • 0–10 bar — 漏れスケール（最大）：5 000 Pa — 漏れ分解能：0.010 kPa — 不確かさ：同等。
• 動作温度: +5〜+60 °C。
• 保管温度: -15〜+75 °C。
• 湿度: 最大20%（結露なきこと）。
• 必要電源: +24 VDC（最低1.5 A）。
• 付属品: 電源アダプター（付属）。
• 寸法（H x W x D）: 120 x 300 x 200 mm。
• 重量: 約7 kg。
• 接続性とインターフェース: PLCまたはHMI制御用のリレーボード内蔵；通信とトレーサビリティ用のRS232ポート；外部バルブや空圧機器を駆動するための設定可能な24 V出力。

推奨メンテナンスとオプションアクセサリ

• 空圧コンポーネントの年次点検・メンテナンス；精度認証のための年次校正が必要です。
• オプション品：リモコン（2、4または多機能）；クイックコネクト空気継手（内側または外側）；システム検証用の認証済みリファレンス漏れ。
