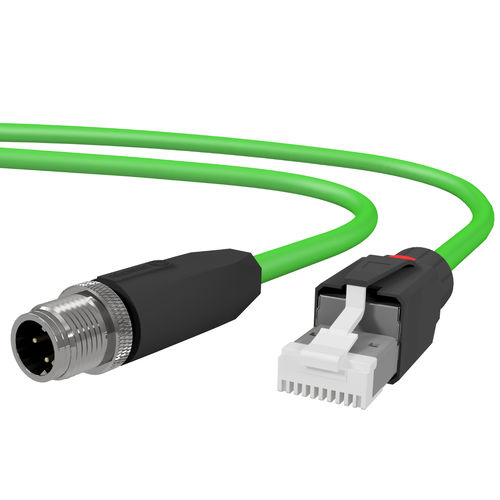

M12 PROFINETパッチコード Dコード M12オス RJ-45にモールド
応用分野産業分野
電気的価値 Cat.5e SF/UTP 100 Mbit
プラグA サイトM12 Dコードオス、シールド付き、モールド成形
プラグB 現場取り付け可能RJ-45プラグ
各プラグにはダストカバー付き
PROFINET規格によるピン配置
ケーブル構造
1.導体 裸銅線 2x2xAWG22/7 導体断面 Ø 0,75 mm 4芯 白(WI)、青(BL)、黄(YL)、オレンジ(OR)
2.絶縁ゼルPE導体 Ø 1.5 mm
3.中央充填エレメント引張ひずみ
4.内部シース PVC箔シース
5.アルミ箔シールド
6.全体シールド 錫メッキ銅編組(被覆率85)
7.アウターシース PVC Ø 6.5 +/- 0.2 mm、緑色
ケーブル印刷 HIGH SCREEN FLEX PROFINET Type B INDUSTRIAL ETHERNET Cat5e 2X2XAWG22/7 PVC
ケーブル径 Ø 6.5 mm
機械的および熱的特性
DIN EN 50290-2-23 (VDE 0819)、表 L/MD (HD 624.3)に準拠した絶縁材 (2Y)
絶縁材、DIN EN 50290-2-21(VDE 0819)に準拠、コンパウンドタイプTI52 (HD 624.1)
DIN EN 50290-2-22(VDE 0819)に準拠した耐油性、コンパウンドタイプTM54 (4h/70°C)
使用温度
フレキシブル使用 -10 °C (14 °F) ~ 70 °C (158 °F)
固定設置 -20 °C (-4 °F) ~ 70 °C (158 °F)
その他の特性
RoHS対応
CE準拠
---
