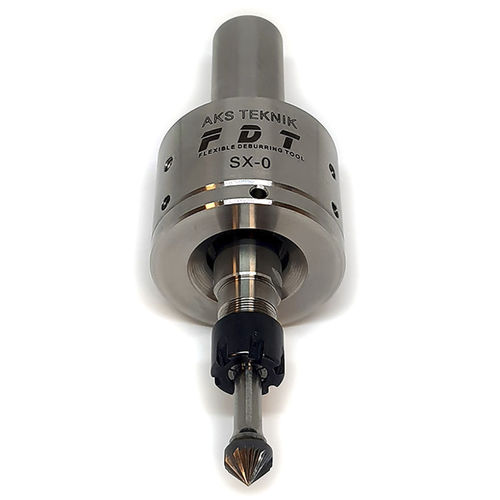

FDT SX0は、機械加工時に発生するバリを除去するための、経済的で柔軟なバリ取りツールです。
FDT SX0は、そのフレキシブルな機構により、ワークの不定形なエッジに追従します。5~10mmのエッジのズレを補正することができます。
また、ワークのエッジに対する圧力は、内蔵された機構によって調整することができます。これにより、FDT SX0は機械のスピンドルを介して直接駆動することができます。
動作パラメータ
起動方法機械のスピンドル経由
最大たわみ量5mm (100mmのバリでは10mm)
ER-11コレットでは、φ0.5mmからφ7mmまでのバリを使用可能。
標準では20mmのウェルドンシャンクを使用します。
(HSK,SK,特殊シャンクも対応可能です。)
あらゆる材質のバリ取りが可能です。
メンテナンスフリーです。
エアー圧の変化による面取り幅の狂いがない。
すべてのワークで均一なバリ取り品質が得られます。
ツールブレーキが不要
あらゆる機械に適した小型コンパクト設計。(最小の機械にも対応)
切削工具を交換するだけでロングリーチを実現。手の届かない場所でも完璧なバリ取りが可能。
フレキシブルバリ取りツールのCNCマシンでの使用
FDT SX0は、未定義のエッジを持つワークのバリ取りを自動的に行うように設計されています。プログラムされたワークの輪郭と実際のワークの輪郭の違いは自動的に補正されます。
送り速度は、方向を変えても同じにする必要があり、そうしないとバリ取りが不均一になります。輪郭のプログラムは、角の余分な丸みをなくすために、できるだけ近いものにする必要があります。
最初のバリ取り工程では、横方向のミーリングカッターの圧力(接触圧)を約5mmに設定することをお勧めします。
---
