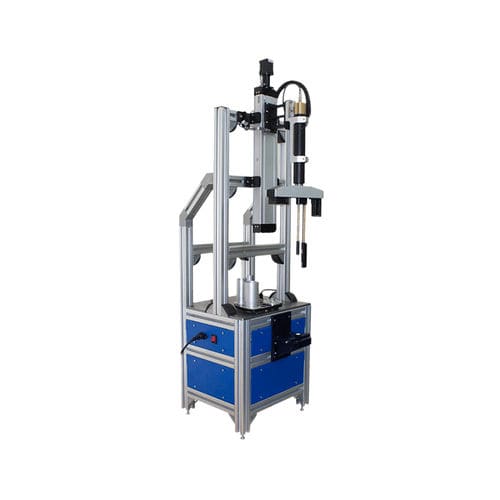

PBL、ABL箔を用いたラミネートチューブの非接触スキャン、幾何学的パラメータ測定用
形状測定システムとは
PBL箔やABL箔を使用したラミネートチューブの非接触スキャニングや形状パラメータ測定を行うためのシステムです。
特徴
- 測定径13~50mmまで対応
- 直径測定精度: ±10 µm
FDRF092の用途
- 大量生産
仕様
測定径
13mm〜50mm
直径測定精度
±10μm
箔厚範囲
0.05mm - 0.5mm
箔厚・溶着厚測定精度
±5 µm
チューブ長さ測定精度
±0.1 µm
PCとのインターフェース
イーサネット
電源
220V
---
