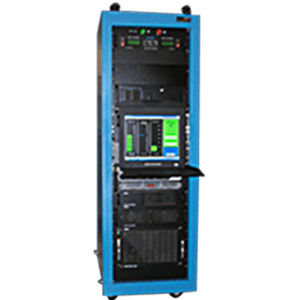

プログラム可能バッテリーシミュレータ BSS充放電試験用セルシミュレーション用
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- プログラム可能
- 応用
- セルシミュレーション用, 充放電試験用
- 電流
最少: 0 A
最大: 150 A
詳細
製品詳細
製品：Battery String Simulator（BSS）
説明：宇宙機のバッテリ充放電をエミュレートするバッテリシミュレーションシステム
概要
ElgarのBattery String Simulator（BSS）は、宇宙機試験向けの制御可能なバッテリ電源エミュレーションを提供します。BSSは複数端子を持つバッテリトポロジーのシミュレーションに対応しており、単なるバッテリ除去ではなくシステム統合レベルでの検証を目的としています。シミュレータの挙動は、バッテリのトポロジーや状態に応じたスプレッドシート形式のチャージテーブルにより制御され、複数のチャージテーブルをホスト上に保存・呼び出しできます。
動作モード
BSSは静的モードと動的モードの2つのモードで動作します。静的モードでは指定したSoC（State of Charge）に対応する端子電圧を瞬時に出力し、長時間の放電サイクルを不要にします。動的モードでは開始点から加えられた充放電エネルギーを監視し、端子電圧をリアルタイムに変化させてバッテリ挙動を再現します。
構成とセンサシミュレーション
シングルおよびデュアルバッテリパックのシミュレータが利用可能です。放電電流は最大150 A、充電電流はバッテリあたり最大50 Aをサポートします。オプションのセンサシミュレータ（サーミスタ、圧力トランスデューサ、ヒータ負荷出力、ひずみゲージ、セルバイパス/短絡）により、宇宙機の電源レギュレータと閉ループで連携した現実的なエミュレーションが可能です。
制御と統合
各BSSはWindows GUIとハードウェア制御ソフトを備えた完全統合のターンキーシステムです。制御は標準EthernetまたはオプションのGPIB（SCPIコマンド形式）で行います。ファイル管理により複数のバッテリデータベースを透過的に読み込み・実行できます。
特長と利点
柔軟なデータベース運用
専用のデータベースエンジンはSoCと瞬時電流から端子電圧を算出し、圧力トランスデューサのシミュレーション制御により閉ループ充電試験を可能にします。セル短絡、充電伝達の劣化、経年劣化などの故障もエミュレートできます。
統合センサシミュレータパッケージ
サーミスタおよび圧力トランスデューサの統合シミュレータにより、バッテリコンディショニングシステムの閉ループ試験が可能となり、デバッグの速度と試験の柔軟性が向上します。
完全プログラム可能
シミュレーションの全パラメータはプログラム可能です。シミュレーションは一時停止・再開ができ、設定値や運用データはローカルまたはリモートで利用できます。
宇宙機の安全性への配慮
ユーザー設定可能な過電流トリップ/フォールドバックやプログラム可能な過電圧保護など、複数の安全機構を備えています。
広い電力レンジ
充放電の電力レベルは1 kW未満から数kWまで用意され、さまざまな試験要件に対応します。
電源ラック統合サービス
プログラマブル電源を組み合わせたカスタムのターンキー電源ラックソリューションを提供し、顧客要件に合わせて構成します。
試験システムの安全性
BSSをフライト用バッテリの代替として使用することで、フライトバッテリの繰り返し充放電を削減し、試験中の短絡リスクを低減します。
試験プロセスの高速化
BSSはフライトバッテリを用いる場合に比べ、状態変更を迅速かつ再現性高く行え、検証サイクルを短縮します。
技術仕様
製品：Battery String Simulator（BSS）
説明：宇宙機のバッテリ充放電をエミュレートするバッテリシミュレーションシステム
概要
ElgarのBattery String Simulator（BSS）は、宇宙機試験向けの制御可能なバッテリ電源エミュレーションを提供します。BSSは複数端子を持つバッテリトポロジーのシミュレーションに対応しており、単なるバッテリ除去ではなくシステム統合レベルでの検証を目的としています。シミュレータの挙動は、バッテリのトポロジーや状態に応じたスプレッドシート形式のチャージテーブルにより制御され、複数のチャージテーブルをホスト上に保存・呼び出しできます。
動作モード
BSSは静的モードと動的モードの2つのモードで動作します。静的モードでは指定したSoC（State of Charge）に対応する端子電圧を瞬時に出力し、長時間の放電サイクルを不要にします。動的モードでは開始点から加えられた充放電エネルギーを監視し、端子電圧をリアルタイムに変化させてバッテリ挙動を再現します。
構成とセンサシミュレーション
シングルおよびデュアルバッテリパックのシミュレータが利用可能です。放電電流は最大150 A、充電電流はバッテリあたり最大50 Aをサポートします。オプションのセンサシミュレータ（サーミスタ、圧力トランスデューサ、ヒータ負荷出力、ひずみゲージ、セルバイパス/短絡）により、宇宙機の電源レギュレータと閉ループで連携した現実的なエミュレーションが可能です。
制御と統合
各BSSはWindows GUIとハードウェア制御ソフトを備えた完全統合のターンキーシステムです。制御は標準EthernetまたはオプションのGPIB（SCPIコマンド形式）で行います。ファイル管理により複数のバッテリデータベースを透過的に読み込み・実行できます。
特長と利点
- シングル／デュアルパック版を用意し、試験構成の柔軟性を確保
- サーミスタ、ひずみゲージ、ヒータ負荷、セルバイパス/短絡のセンサシミュレーションオプション
- スプレッドシートのダウンロードでNiMH、Li‑ion、NiCdなどの化学特性をシミュレート可能
柔軟なデータベース運用
専用のデータベースエンジンはSoCと瞬時電流から端子電圧を算出し、圧力トランスデューサのシミュレーション制御により閉ループ充電試験を可能にします。セル短絡、充電伝達の劣化、経年劣化などの故障もエミュレートできます。
統合センサシミュレータパッケージ
サーミスタおよび圧力トランスデューサの統合シミュレータにより、バッテリコンディショニングシステムの閉ループ試験が可能となり、デバッグの速度と試験の柔軟性が向上します。
完全プログラム可能
シミュレーションの全パラメータはプログラム可能です。シミュレーションは一時停止・再開ができ、設定値や運用データはローカルまたはリモートで利用できます。
宇宙機の安全性への配慮
ユーザー設定可能な過電流トリップ/フォールドバックやプログラム可能な過電圧保護など、複数の安全機構を備えています。
広い電力レンジ
充放電の電力レベルは1 kW未満から数kWまで用意され、さまざまな試験要件に対応します。
電源ラック統合サービス
プログラマブル電源を組み合わせたカスタムのターンキー電源ラックソリューションを提供し、顧客要件に合わせて構成します。
試験システムの安全性
BSSをフライト用バッテリの代替として使用することで、フライトバッテリの繰り返し充放電を削減し、試験中の短絡リスクを低減します。
試験プロセスの高速化
BSSはフライトバッテリを用いる場合に比べ、状態変更を迅速かつ再現性高く行え、検証サイクルを短縮します。
技術仕様
- 製品ファミリ/名称：Elgar Battery String Simulator (BSS)
- 動作モード：静的および動的
- 制御/インターフェース：Windows GUI；標準Ethernet；オプションGPIB；SCPIコマンド対応
- チャージテーブル形式：スプレッドシートベースのデータベース；複数のテーブルをホストに保存可能
- 利用可能な構成：シングルパックおよびデュアルパックのシミュレータ版
- 放電電流：最大150 A（システムあたり）
- 充電電流：バッテリあたり最大50 A
- センサシミュレーション：サーミスタ、圧力トランスデューサ、ヒータ負荷、ひずみゲージ、セルバイパス/短絡
- 安全機能：ユーザー設定可能な過電流トリップ/フォールドバック；プログラム可能な過電圧保護
- 電力範囲：< 1 kW～数kW
- 機能：NiMH、Li‑ion、NiCdなど複数化学系のシミュレーション；セル短絡、充電伝達劣化、経年劣化などの故障をエミュレート
