デジタル出力モジュール RFP AC

DCAC

概要 ReFlex Power™は、DC、AC、および電子負荷資産をすべて単一のコントローラの制御下で提供する高密度モジュール式プログラマブル電源システムです。ATEおよび生産テスト環境に理想的な再構成可能で柔軟なプラットフォームを提供し、RFP™はプログラム可能な刺激およびバイアス電力と、テスト対象デバイス用のプログラム可能な負荷を提供することができます。EIA 4U RFP™メインフレームは、最大12個のシングルスロットモジュール、またはシングル、デュアル、トリプルスロットワイドモジュールの組み合わせを保持できます。メインフレームは最大6kWの出力電力に対応します。高速の独自バスプロトコルを使用して、最大8台のメインフレーム（潜在的には最大95モジュール）を1台のコントローラで制御できます。RFP™コントローラーは、計装用LAN拡張規格に準拠するように設計されたイーサネットLAN接続を介してホストと通信します。RFP™システムモジュールは、コントローラーを介して組み合わせることができ、特定の試験レジームに必要な電圧/電流の組み合わせで「仮想資産」を作成し、ロジスティクスの複雑さと総所有コストを低減します。 利用可能な電源モジュールは以下の通りです。

• シングル・スロット、330 WプログラマブルDC電源
  • 16 V、20.6 A
  • 65 V、5.1 A
• デュアル・スロット、1 kWプログラマブルDC電源
  • 33 V、30 A
  • 50 V、20 A
  • 50 V、25 A
  • 120 V、8.3A
  • 450V、2.3A
• トリプルスロット、875VA、単相、プログラム可能なAC電源
  • デュアルレンジ：280V（rms）、3.5A（rms）
  • デュアルレンジ：140V（rms）、7：
• トリプルスロット、500 V、プログラム可能な電子制御DC負荷
  • 15 A、375 W
  • 30 A、750 W

主な特長

高電力密度（2VA/立方インチ）

単相または多相出力

並列運転

4.8 波高因子

デジタル制御ループ技術

≥0.95 力率改善（PFC）

ブラウンアウト・シミュレーション

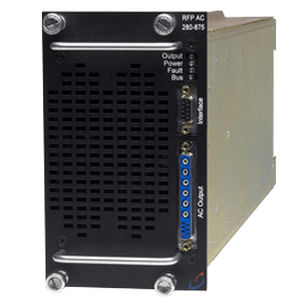

AC 875 VA モジュール

動作周波数範囲：

45～5,000Hz（モジュールによって異なります）

メインフレーム経由のユニバーサルAC/DC入力

ユーザー設定可能でシンプルな統合

仕様概要 モデルRFP AC電源 電圧： 140 - 280 V 電流： 3.5 - 7 A 電力： 875 VA 概要AC出力リフレックス・パワー・モジュール モデル番号の説明とオプション（ページより抜粋） メインフレーム

メインフレームオプション

コントローラ RFP-C1LAN-000-0000 - 標準コントローラ RFP-C1LAN-000-1F00 - 拡張動作温度対応コントローラ コントローラオプション

DCモジュール（選択）16 V 16 V RFP-D1016-021-1G00 - 1スロット、16 Vdc、20.6 A、330 W、ディスコネクト/極性リレー付き（1G） RFP-D1016-021-2D00 - 1スロット、16 Vdc、20.6 A、330 W + 拡張操作温度範囲（1G）付き温度 RFP-D1016-021-1G1A - 1スロット + 校正証明書 65 V RFP-D1065-5A1-1G00 - 1スロット、65 Vdc、5.1 A、330 W、ディスコネクト/極性リレー（1G）付き 33 V（2スロット、1 kW）

50V（2スロット、1 kW）

120V（2スロット、1kW）

450V（2スロット、1 kW）

DCモジュール・オプション（ケーブルおよびキット）

ACモジュールACモジュールオプションロード・モジュール

負荷モジュールオプション注意事項: 上記のモデル/オプションのリストは、ページの製品モデル番号説明表から直接引用しています。
