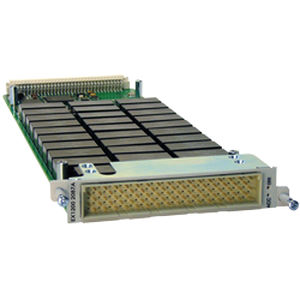

モジュール多重化装置 EX1200-3 series

マルチチャンネルパワー高濃度

1線、2線、4線構成で最大1000VDCのマルチプレクサースイッチモジュールです。 EX1200-3001とEX1200-3001DSは、1線、2線、または4線構成の共通バスに複数のポイントをスキャンするために設計された高密度マルチプレクサ・モジュールです。用途としては、ケーブルハーネスのテスト、半導体やPCBのテスト、複数のポイントを共通のリソースに切り替える必要があるアプリケーションなどがあります。EX1200-3001とEX1200-3001DSは、8個の個別の（1 x 8）2線式マルチプレクサ、または8個の（1 x 16）1線式マルチプレクサで構成されており、必要に応じてプログラム制御（バスリレー経由）で相互接続し、より大きなマルチプレクサを構成することが可能です。これにより、外部配線が不要となり、無終端スタブの削減に貢献します。カードは、EX1200アナログバスに直接接続するために閉じることができる内部リレーを備えています。この機能により、カードと内蔵EX1200 DMMを密結合し、テスト実行時間を劇的に短縮することができます。EX1200-3001DSオプションでは、内部残留電圧放電リレーを有効にし、入力チャネルを次のチャネルに変更する際に測定経路を瞬間的に短絡させることができます。これにより、配線や機器の入力容量によって保持されていた電圧を消散させることができます。このリレーは、以前の高電圧測定によって生じた残留電圧から、CMOS回路などの高感度デバイスを保護します。 EX1200-3048は、2線式または4線式の共通バスに複数のポイントをスキャンするために設計された高密度マルチプレクサ・モジュールです。ケーブルハーネスのテスト、温度/電圧のモニタリング、PCBのテスト、複数のポイントを共通のリソースに切り替える必要があるようなアプリケーションに適しています。
