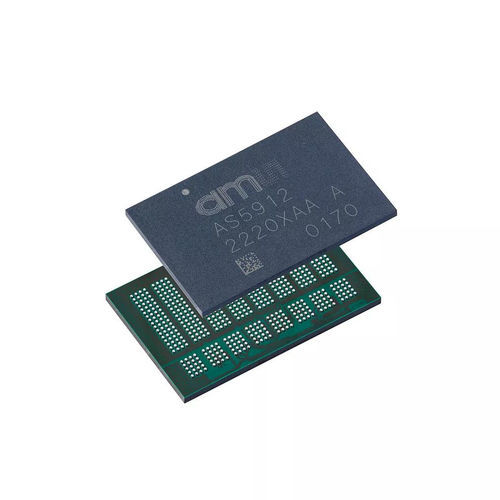

デジタル変換器集積回路 AS5912 CT

アナログ / デジタル低電圧差動信号マルチチャンネル

AS5912は超低ノイズ、512チャンネルの低消費電力電流-デジタル変換器で、CT検出器のフォトダイオードを最高感度で読み出すことができます。512個のフォトダイオードの出力電流がデッドタイムなしに同時にデジタル変換されるため、入力の電荷ロスがありません。AS5912は、電流-電圧積分と512チャネル分のA/D変換を1つのデバイスに統合しています。低ノイズ積分器、粗量子化器、サンプル・アンド・ホールド、微量子化器を備えたADCアーキテクチャは、0.5 µAの入力電流範囲で最大0.29 fC（低ノイズ・モード）の最低入力関連ノイズを保証します。ADCの入力電流範囲は0.5μAから1μAの間で選択可能です。 AS5912は2つの電源コンセプトをサポートしています：シングル・アナログ電源とトゥルー・グランド電源、どちらのモードでもフォトダイオードはゼロバイアスされ、フォトダイオードの超低暗電流を実現します。トゥルー・グランド・モードでは、AS5912は±1.5Vのデュアル・アナログ電源で動作しますが、シングル電源モードでは+3.0Vのシングル・アナログ電源のみが必要です。デバイスは選択された電源コンセプトを自動的に検出します。電源デカップリングのための外付け部品は不要です。PCB面積を削減し、組み立てプロセスを簡素化するため、電源電圧と基準電圧のデカップリング・コンデンサは、23 x 15 mm²のFBGAパッケージに集積されています。オンチップのLDO、基準電圧、温度センサーにより、外付け部品の要件を最小限に抑え、部品表を削減します。 フルスケール・レンジ、積分時間、パワー・モードは、LVDSインターフェースのデジタル出力モードと同様に、SPI互換シリアル・インターフェースで設定可能です。
