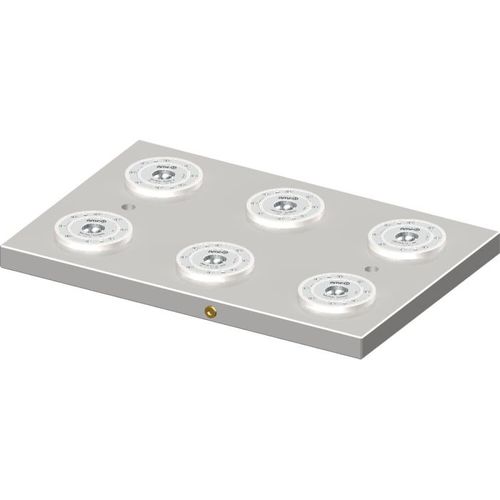

油圧駆動クランピングステーション 424119

概要

• 油圧式解放
• クランプモジュールサイズ：KH20
• 開放作動圧力：50 - 60 bar
• クランプモジュールの接触面：ステンレス鋼、焼入れ
• ベースプレート：焼入れ無し鋼
• 繰返し精度：< 0.005 mm

バリエーション（抜粋）
注文番号 | サイズ | 引込み／締付力 [kN] | 保持力* [kN] | 重量 [kg] | 価格
424119 | KH20 | 6 x 20 | 6 x 55 | 72.4 | 指定なし
426734 | KH10 | 6 x 10 | 6 x 25 | 17.5 | 指定なし
426759 | KH40 | 6 x 40 | 6 x 105 | 178.5 | 指定なし

寸法（バリアント 424119）
A: 396 mm
B: 596 mm
HA: 10 mm
K: 18 mm
L: 50 mm
L1: 200 mm
L2: 566 mm
L3: 366 mm
ØN: 20 mm
R: G1/4
S: 48 mm
SM: 200 mm

注意

• ご要望により、ベースプレートにお客様の指示に沿った取付穴を加工できます。
• 適合クイックカップリング：注文番号 427872（ソケット）および 427856（プラグ）。
• 組立説明書を必ずご確認ください。
• ご要望に応じて：その他の寸法、主要寸法およびクランプモジュールの搭載数に対応可能です。

CAD / ダウンロード

• 3D CAD モデル（埋め込みCADビューア／ダウンロード可）。
• PDF データシート（英語）あり。

技術仕様

• 注文番号：424119
• 製品種別：クランプステーション
• 動作方式：油圧式
• クランプモジュールサイズ：20（KH20）
• 引込み／締付力 [kN]：20（モジュールあたり、例：6連仕様は 6 x 20）
• 保持力 [kN]：55（モジュールあたり、例：6連仕様は 6 x 55）
• 開放作動圧力：50 - 60 bar
• クランプモジュール接触面：ステンレス鋼、焼入れ
• ベースプレート：焼入れ無し鋼
• 繰返し精度：< 0.005 mm
• 重量（バリアント 424119）：72.4 kg
• 寸法（バリアント 424119）：A=396 mm, B=596 mm, HA=10 mm, K=18 mm, L=50 mm, L1=200 mm, L2=566 mm, L3=366 mm
• 配管接続：R = G1/4
• EAN：4020772424114
• CTN（分類番号）：84662020
• REACH：yes（検証日：14.06.2023）
• ROHS：yes
• メンテナンス注意：印刷・オンライン媒体または同梱の取扱説明書を参照ください
