分析ソフトウェア PathFinder-SC

シミュレーション用デザイン計画用

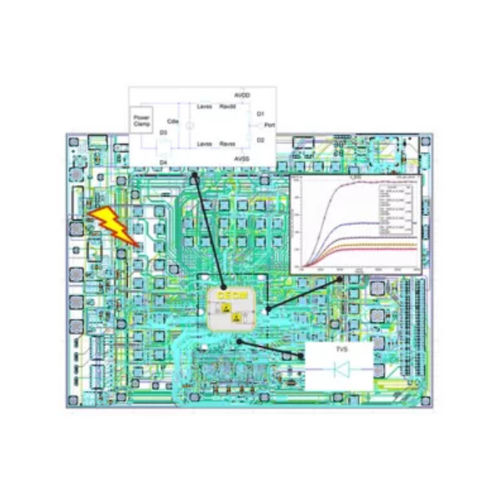

Ansys PathFinder-SCは、静電放電（ESD）に対する健全性と堅牢性を確保するためのIPおよびフルチップSoC設計の計画、検証、およびサインオフを支援する大容量ソリューションです。 SOC IP用のフルチップレイアウトレベルESDサインオフソリューション Ansys PathFinder-SCは、デバイス帯電モデル（CDM）、人体モデル（HBM）、またはその他のESDイベントによってチップ故障を引き起こす可能性のある、設計上の問題の根本原因を特定します。大容量のクラウドネイティブアーキテクチャにより、数千ものコンピューティングコアを搭載して、フルチップの高速なターンアラウンドを実現できます。PathFinder-SCは、ESDサインオフのための抵抗および電流密度チェックについて、大手ファウンドリから認証されています。 Totem-SCパワーインテグリティと統合 Ansys RedHawk-SC™およびAnsys Totem™と統合 チップESDコンパクトモデル（CECM）を出力 チップESDコンパクトモデル（CECM）を出力 主な機能 PathFinder-SCに搭載されたデータモデリング、抽出、および過渡シミュレーションエンジンは、ESD検証のためのエンドツーエンドソリューションです。シングルパス使用モデルは、業界標準の設計フォーマットを読み取り、ESDルールを設定し、電源ネットワークのRCを抽出し、ESDシミュレーションを実行して根本原因を解析し、修正と最適化のフィードバックをすべて1つのツールで提供します。 CDMおよびHBMカバレッジ P2P抵抗チェック 電流密度およびIRチェック GDSおよびデジタルフローのサポート クラウドネイティブアーキテクチャ 1回の実行で複数のドメインを解析 スナップバックESDに対応 1億超のインスタンスに対応する容量 デバッグ用レイアウトGUI IP用のコンパクトESDモデル
