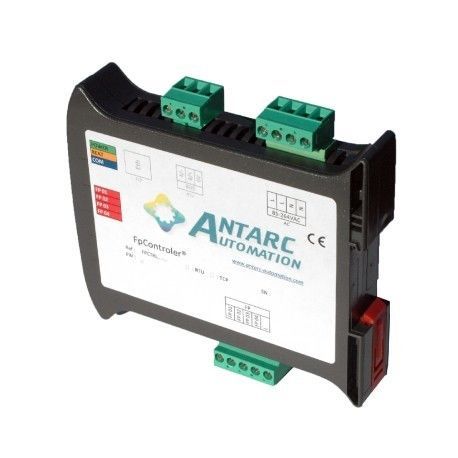

通信ゲートウェイ FpControler®

産業用遠隔測定イーサネット

簡単な説明

• Modbusからパイロットワイヤー（Fil Pilote）へのゲートウェイ、4または8チャンネル
• 4段階および6段階の指令に対応
• チャンネルあたり最大25台の暖房器具を制御可能
• Modbus RTU または Modbus TCP
• 電源 85-264 VAC
• 各チャンネルの状態表示
• チャンネルごとの起動モード設定が可能
• モジュール型 DIN ケース 22.5 mm (1.25U)

詳細説明
FpControler は Modbus からパイロットワイヤーへのゲートウェイで、BMS（ビル管理システム）により電気ヒーター群を制御するために使用されます。4または8の独立したゾーンを扱います。出力はフォトカプラで絶縁されており、出力に分散して多数のヒーターを接続できます。各出力は4つの指令（Comfort / Eco / Frost‑protection / Off）または6つの指令（Comfort -1°C / Comfort -2°C）をサポートします。電源投入時またはModbus通信のタイムアウト後の各チャンネルのデフォルトモードは設定可能です。設定はモジュールアドレスの定義に限定され、専用ツールは不要でModbus経由で行えます。ゲートウェイは Modbus RTU（RS485）または Modbus TCP（Ethernet）のバージョン、4または8出力のFil Piloteバリアントで提供されます。

適用分野

• パイロットワイヤー指令を用いたBMSによる電気ヒーター群の制御
• インテリジェントな負荷シェディング
• 快適性管理

技術情報

• バス (RS485): ツイストペア上のRS485
• 速度 (RS485): 1200、2400、9600、19200 ボー
• パリティ: none / even / odd
• バス (Ethernet): ツイストペア上のEthernet
• 速度 (Ethernet): 10 / 100 Mbps
• プロトコル: Modbus / Jbus
• サポート関数: 3、6、16
• グルーピング長: 30 レジスタ
• 電源: 85-264 VAC
• 消費電力: パイロットワイヤー負荷を除く 0.7 W（typ. RTU）
• 接続: 電源、バス、パイロットワイヤーは取り外し可能な Phoenix MSTB ピッチ 5.08 コネクタ
• 制御可能ヒーター数: 目安 約100（製品注記: チャンネルあたり最大25台、出力全体で約50台接続可能）
• 形状: 寸法 22.5 x 101 x 119 mm (W x H x D)
• 重量: 148 g
• 取付: 対称DINレール
• 動作姿勢: 任意
• 環境: 動作温度 -20°C〜80°C
• 周囲湿度: 10–90% RH、結露しないこと

特徴 / 技術仕様

• 商品名: FpControler
• 主な機能: Modbus→パイロットワイヤー ゲートウェイ（ヒーター制御）
• バス仕様: RTU (RS485) または TCP (Ethernet)
• パイロットワイヤー出力: 4 または 8 チャネル
• チャネルあたりの指令: 4 指令 (Comfort / Eco / Frost‑protection / Off) または 6 指令 (Comfort -1°C / Comfort -2°C)
• アドレス設定・構成: Modbus 経由
• 出力: フォトカプラ絶縁
• 電源: 85-264 VAC
• 典型消費電力: 0.7 W（パイロットワイヤー除く、typ. RTU）
• コネクタ: Phoenix MSTB ピッチ 5.08 取り外し可能
• 制御能力: 製品注記 チャンネルあたり最大25台; 出力全体で約50台接続可能; 目安合計 約100
• プロトコル: Modbus/Jbus; 関数 3、6、16; グルーピング 30 レジスタ
• 寸法: 22.5 x 101 x 119 mm
• 重量: 148 g
• 取付: DINレール
• 動作温度: -20°C〜80°C
• 湿度: 10–90% RH（非結露）
