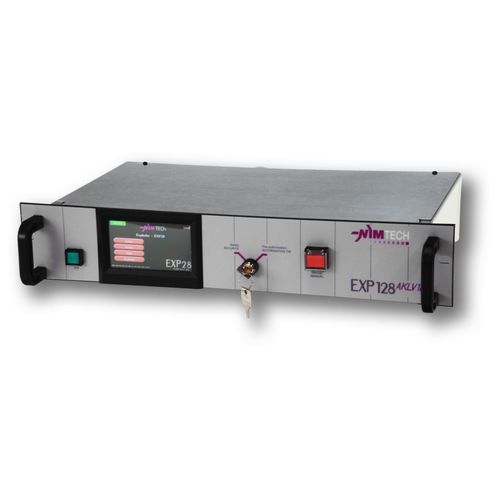

電気安全試験機器 EXP128

電圧電流コンピュータ制御

概要
高エネルギー版、5A/10A/25A/40A、1チャネル、最大300秒（電流値やパルス周期により変動）。これらの着火装置は生産ラインおよび実験室での検査を目的とし、使用者の安全が重要となる用途向けです。EXP128シリーズは、時間と振幅が調整可能な一定電流パルスを発生し、各種の発火要素に印加することで投入エネルギーを制御できるよう設計されています。タッチスクリーンやEthernet接続などの最新技術を採用し、完全にデジタルで制御可能です。

主な機能

• 100µS–300S – 100mA – 5A/10A/25A/40A – 1チャネル（カスケード接続で4/6…チャネル構成可能）
• RS232またはEthernetによる制御
• 19" 2Uラックまたは卓上筐体のバージョン
• 電流および時間のプログラム設定
• 浮遊（絶縁）発射ライン
• 独立または連結可能なチャネル、0-10Vアナログ出力
• 電流・電圧の分離出力（絶縁）
• 各チャネル6種類の独立トリガーモード
• 個別設定可能な同期出力4系統
• 遅延トリガー入力、負荷断線検出などの設定可能な機能

内部装備

• 内蔵ピロテクニック安全用オームメータ
• 一定電流パルスジェネレータ
• 発射ラインの放電回路（ESD）
• 安全装置：キー、保護プッシュボタン、ドア/バリア接点用外部セキュリティ入力
• 安全条件外では発射ラインを隔離する安全回路

主な用途

• ラボ試験
• Bruceton試験および起爆剤の特性評価
• AK LV-16タイプの試験
• 生産ラインでの品質管理

特性 / 技術仕様

• 型式：EXP128
• 高エネルギー版、選択可能な発射電流：5 A、10 A、25 A、40 A
• パルス持続時間：100 µs〜300 s（最大持続時間は電流値およびパルス周期に依存；例：2 A 最大で 2 Ω）
• 電流振幅およびパルス時間のプログラム設定
• 振幅・時間可変の一定電流パルス生成
• 制御インターフェース：RS232、Ethernet；タッチスクリーン対応
• 筐体：19" 2Uラックまたは卓上筐体
• 浮遊（絶縁）発射ラインおよび絶縁された電流/電圧監視出力
• アナログ出力：0-10 V
• 複数のトリガーモード：各チャネル6モード；同期出力4系統
• マルチチャネル構成のためのカスケード機能（4、6…チャネル）
• 統合された安全機能：ピロテクニック安全オームメータ、ESD放電回路、キー、保護プッシュボタン、外部セキュリティ入力、発射ラインを隔離する安全回路
• 設定可能な機能：遅延トリガー入力、負荷断線検出など
