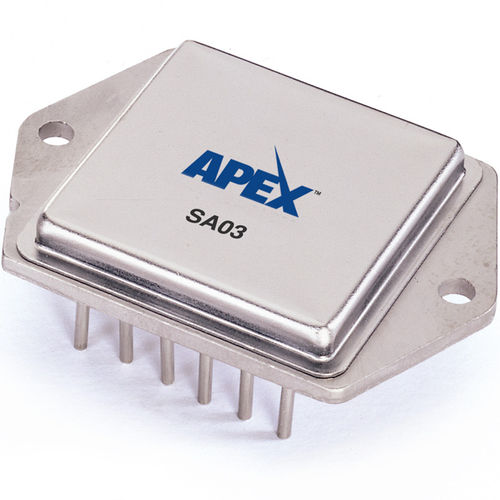

ハイブリッドアンプ SA03

パルス幅変調スイッチング周波数

SA03は30A、100Vのパルス幅変調（PWM）アンプで、負荷に最大3,000Wを供給できる。外付け部品を必要とせず、内蔵の45kHz発振器を2分周するクロック入力段により、23kHzのスイッチング周波数が得られます。スイッチング周波数を下げたり、複数のアンプを同期させるために、外部オシレーターを使用することもできます。 SA03の保護機能には、デバイスのブリッジ回路の各半分の振幅と方向のデータを提供する電流センシングが含まれ、シャットダウン入力によってHブリッジ出力の4つのドライバをすべてオフにすることができます。ハイサイド電流リミットとプログラム可能なローサイド電流リミットは、負荷ショートだけでなく、電源やグランドへのショートからもアンプを保護します。Hブリッジ出力MOSFETは、ダイの直接温度検知により熱過負荷から保護されます。このPWMアンプはハイブリッド製品設計で、12ピンのハーメチック絶縁メタル・パワー・パッケージに収められており、基板面積はわずか3平方インチです。
