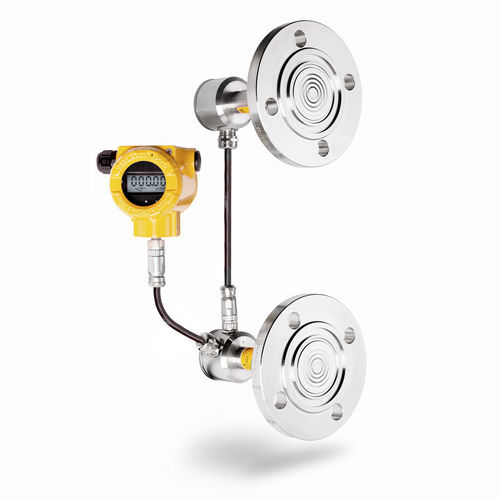

絶対圧力トランデューサー APM-2

差4-20 mAHART

モジュラー式電子差圧トランスミッタ APM-2 は、密閉タンク内の液面の高さ、密度、または相境界の静水圧測定に適用可能です。この測定システムは、中央ユニットと 2 つの絶対圧トランスミッタという 3 つの独立したモジュールで構成されています。液面の高さは、2 つのトランスミッタからの測定値に基づき、中央ユニットで算出されます。 高圧トランスミッタはタンク内の液体の静水圧を測定し、低圧トランスミッタは液体上部の気体の圧力を測定します。差圧は中央ユニットで算出されます。中央ユニットのデフォルト設定では、高圧トランスミッタの機能は、中央ユニットに直接接続されたトランスミッタ（PC1）用に設計されています。 ユーザーは、中央ユニットのローカルメニューまたはHARTプロトコルを介して設定を変更することで、この割り当てを2番目のトランスミッターに変更できます。測定地点間の距離は数十メートルに及ぶ場合があります。 中央ユニットの筐体は、アルミニウム合金鋳造またはステンレス鋼製で、保護等級はIP66またはIP67であり、ローカルディスプレイと設定用ボタンが装備されています。 各絶対圧トランスミッタの測定素子は、ダイアフラムとマノメトリック液によって媒体から隔離されたピエゾ抵抗型シリコンセンサーです。絶対圧トランスミッタのプロセス接続は、ダイアフラムシールまたはねじ込み式フラッシュ接続が可能です。 ダイアフラムシールを採用することで、汚染された媒体、高粘度の媒体、極高温または極低温の媒体、あるいは衛生的なプロセス接続が求められる媒体の測定にトランスミッタを使用できます。圧力トランスミッタの電子ユニットは、保護等級IP67の密閉型ステンレス鋼製筐体に収められています。
