ピエゾ抵抗型レベルプローブ CS-26/RS/U

燃料用アナログデジタル出力

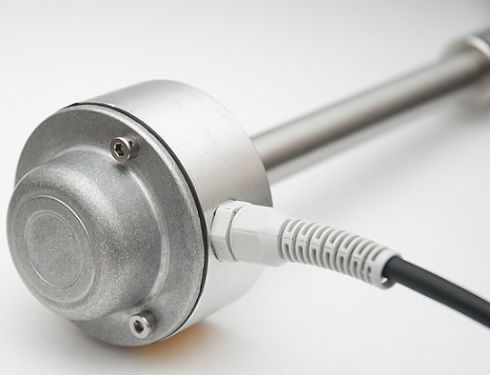

CS-26燃料レベルプローブは、自動車、作業機械、および機関車のタンク内の燃料レベルを測定するために使用されます。このプローブは、運輸省により正式に認可されています。 構造と動作原理 CS-26プローブによる燃料レベルの測定は、液柱の高さとそれに伴う静水圧との単純な関係を利用して行われます。 このプローブは、鋼製ロッド内に配置された検知素子と、密閉可能なアルミニウム製ハウジング内に収められた電子素子の2つの部分で構成されています。測定素子はピエゾ抵抗式センサーであり、分離膜を介して測定対象媒体から隔てられています。圧力測定は、液中に浸漬されたプローブの膜（タンク底面から5 mm上）で行われます。 タンクの種類（加圧タンクまたは非加圧タンク）に応じて、圧力測定値は大気圧またはタンク内の圧力に基づいて算出されます。 組み立ておよび使用方法 CS-26プローブはタンクの蓋に取り付けられます。 取り付けの詳細については、技術文書に記載されています。本プローブは、以下の記録装置に接続できるよう設計されています： - アナログ入力データレコーダー – 電流または電圧（電流または電圧アナログ出力プローブ）。 - RS-232Cシリアルポートを備えたレコーダーまたはPC（デジタル出力プローブ）。
