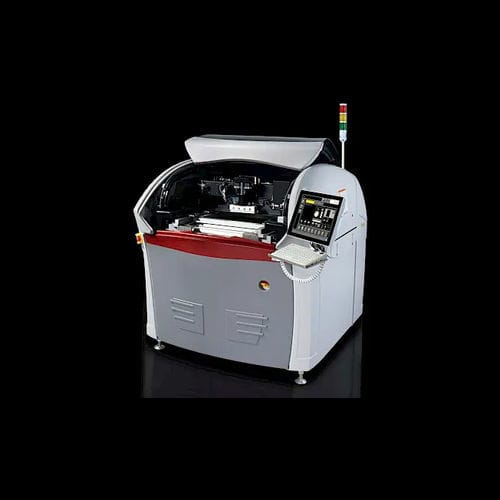

自動スクリ—ン印刷機 DEK Galaxy

ハンダペーストSMT

DEKギャラクシープリンタは、卓越した性能、柔軟性、および最大精度（±12.5 μm @ 2cmk）を、すべて7秒の高速サイクルタイムで実現します。多様な生産要件を満たすように設計されており、はんだペースト印刷によるウェーハバンピング、次世代アセンブリのためのSMTプリアセンブリ、および0.2 mmのボール径のウェーハまたは基板上のDirEKtボールアタッチ間のシームレスな移行を可能にします。 DEKギャラクシーは、さまざまな構成オプションにより、効率と精度を実現します。シングルツーリングシステムは、1サイクル内での個別アライメントとマルチ基板印刷を可能にします。JEDECウェーハチャックとキャリアは、ウェーハと基板のスムーズな処理を保証し、Grid-Lok®とカスタマイズされたツーリングは、高密度アセンブリにも高度な基板サポートを提供します。 幅広い柔軟性はんだペースト印刷によるウェーハバンピング、次世代アセンブリ用SMTプリアセンブリ、またはボール径0.2mmまでのウェーハまたは基板へのDirEKt Ball Attach。 単一基板ツーリング：1つの印刷サイクル内で複数の基板を個別にアライメントおよび処理できます（VPT / TRS / MASS）。 3Dステンシル印刷：パワーエレクトロニクスパッケージング用のAgSペーストを使用した3Dステンシル印刷が可能。 最高精度：最大±17.5 µm @ 2 cpkのウェットプリント精度 高スループット：コアサイクル時間7秒 高い印刷品質：ファーストパス歩留まりの向上 迅速な新製品導入（NPI）：迅速なセットアップとファーストプリント、簡単な操作、エラーの防止と修正
