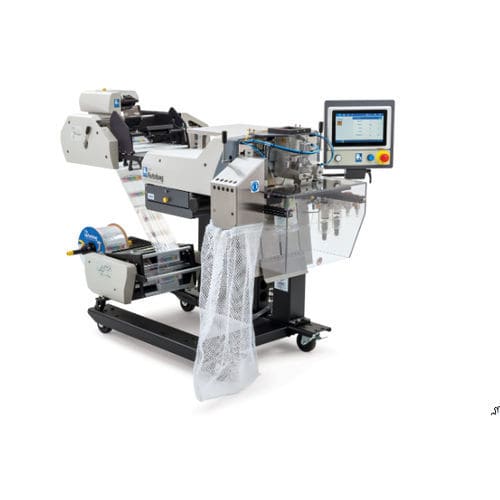

傾斜包装機 AUTOBAG® 500™

重量式フォームフィルシール自動

概要
AUTOBAG® 500™ は、信頼性、柔軟性、および高い包装スループットを目的に設計された自動の充填・シール機です。1 分間に 100 袋以上のサイクルが可能で、稼働率を最大化し総所有コストを低減します。光幕や二重パームスイッチを必要としない安全な手動投入設計で、HMI・サイクルスイッチ・袋装填の左右アクセスが設定可能なため、作業者の人間工学と生産性を向上できます。オープン設計により AUTOBAG® およびサードパーティ製のカウンタ、計量器、供給装置との統合をサポートし、パックステーションの完全統合や集中監視のためにネットワーク接続できます。AutoLabel 500™ インライン印字機と組み合わせることで、Print-and-Pack™ ステーションを構築できます。

対応袋寸法 / サイクル速度
対応袋寸法：幅 55–300 mm、長さ 70–550 mm（36" 長は非対応）
サイクル速度：毎分 100 袋以上

特長とメリット

• インラインプリンタ、カウンタ、はかり、コンベアと容易に統合し、半自動から全自動の袋詰めが可能
• モジュラー構成と専用サービスアクセスにより保守・修理が容易で稼働率を最大化
• テンション制御付き複数位置アンワインドで段替えが簡単
• AutoTouch™ 操作画面が操作チュートリアル、ヘルプ、オンボード診断、性能監視を提供
• 袋寸法サポートの拡張と可変通過幅により製品に応じた柔軟なハンドリングが可能
• プロセッサ制御サーボモータ、Ethernet 対応ネットワーク、柔軟な機械設計で統合が容易
• コンパクトな設置面積
• 高さ調整とキャスターで作業者の快適性と移動性を確保
• 長尺やデリケートな製品向けに 45° 傾斜オプションあり
• 最大 125 mm の可変通過幅で高い柔軟性を実現
• 100 種類以上の在庫袋と、最大 10 色の印刷対応のカスタム袋製造が可能
• 改良された温度制御とオプションのシールフラットナーを備えた新設計シールエリアで安定したシール品質を実現
• オプション：供給用ファネル、昇降アンワインド、SimpleCount™ カウントシステム、製品ローディングトレー、バッグ・イン・ボックスアダプタ

仕様
重量：158 kg
電源：ユニバーサル入力 110–240 VAC、50/60 Hz
消費電力：最大 500 W (VA)
エア供給：5 CFM / 80 psi（清浄、乾燥空気）
幅：955 mm（調整可能）
高さ：943–1,196 mm
長さ：1,639 mm
通過幅：最大 125 mm
袋厚：35–100 µm
対応袋寸法：幅 55–300 mm、長さ 70–550 mm（36" 長は非対応）
計量容量：最大 2.2 kg（ローディングシェルフ使用時）

長手と短手の 2 種類のバージョンがあります。長手構成の最小長さは 125 mm（5 in.）、短手は 63.5 mm（2.5 in.）です。

特性 / 技術仕様

• サイクル速度：>100 袋/分
• 対応袋幅：55–300 mm
• 対応袋長：70–550 mm
• 袋厚：35–100 µm
• 機械重量：158 kg
• 電源：110–240 VAC、50/60 Hz（ユニバーサル入力）
• 最大消費電力：500 W
• エア要件：5 CFM、80 psi（清浄・乾燥空気）
• 最大通過幅：125 mm
• 概算寸法（L x W x H）：1,639 x 955 x 943–1,196 mm
• 計量容量（ローディングシェルフ使用時）：最大 2.2 kg
