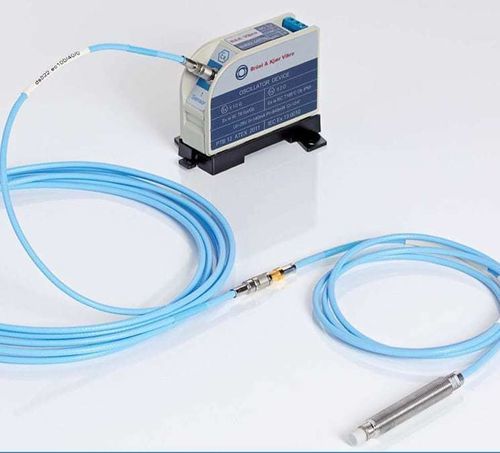

リニア変位センサ ds821, ds822

非接触式渦電流工業用

用途: - 蒸気、ガス、水力タービン - ディーゼル、ガスエンジン - コンプレッサー 製品詳細: 非接触変位センサーは、回転軸機械の振動を信頼性高く監視します。Brüel & Kjær Vibroの渦電流変位センサーの範囲は、幅広い産業での回転および往復運動機械の監視に適しており、危険区域でのアプリケーションにも対応しています。 測定チェーンは、駆動装置が適切な保護ハウジングに取り付けられている場合、屋内または屋外で使用できます。 変位測定は、静止位置から移動した距離または振幅です。測定単位はµmまたはミルです。 渦電流変位センサー (ECDS) 多くの監視アプリケーションでは、非接触渦電流変位センサー (ECDS) が、状態監視および機械保護の幅広いタスクにおいて好まれる選択肢です。通常、シャフトの振動および相対変位を測定するために使用され、基準センサーとしても使用されます。 通常、以下を測定します: - 振動 (シャフトの放射状および軸方向の振動と変位) - 基準 (位相基準および速度測定) - 位置 (例: シャフトの軸方向位置、ロッドドロップ/位置) これらの測定は、不均衡や不整合などの一般的な機械の欠陥を特定するのに役立ちます。 技術的説明: 渦電流変位センサーシステムは、統合ケーブルを備えた変位センサー、オプションの別の延長ケーブル、およびドライバー (センサーシステムの残りの電子機器を含むオシレーター/デモジュレーターで、監視システムとのインターフェースを形成) で構成されます。各シリーズは、5 mおよび10 mのシステム長で利用可能です。 当社のECDSシステムおよびセンサーは、以下のグループに分かれています: - ds821シリーズ – 標準アプリケーションに適しています (測定範囲は2 mm、4 mm、8 mm) - ds822シリーズ – 危険な環境での使用に適しています (ATEX、IECEx、EACEx、UL HazLoc) (測定範囲は2 mmおよび4 mm) DS822シリーズ – ATEX ATEX認定の非接触変位センサーは、相対シャフト振動、相対シャフト変位、ロータ速度などの測定を可能にします。導電性の金属測定面、できれば42CrMo4が必須です。 センサーの出力電圧は、変位測定範囲内で、センサー先端と測定面の距離に直接比例します。グランドループ、温度効果、油やガスなどの誘電体の影響などの外部の妨害要因は無視できます。 端子キャビネットから電子システムまで最大1000 mの信号ケーブルの直接接続が可能です。さらに、センサーは再校正の必要なく交換できます。この変位センサーは、API-670およびDIN-45670標準の重要な精度要件を満たしています。 特徴: - 変位センサーおよび誘導変位センサーは、以下の測定に使用されます: - 相対シャフト振動、軸方向振動、速度/トリップ - 相対シャフト位置 - 絶対および相対膨張 - 速度および位相位置 - ロッドドロップ (コンプレッサー上) - 偏心 - 機械の問題検出: - 不均衡 - 不整合 - 曲がったシャフト - 偏心 - シャフトの亀裂 - カップリングの問題 - オイルの渦 - オイルの鞭 - ロータの摩擦 - 優れた温度安定性 - 頑丈で高い信頼性 - API 670準拠 - 過酷な環境での使用に適したセラミックプローブ先端 特性 / 技術仕様: - 技術: 渦電流変位センサー (ECDS) - 用途: 蒸気、ガス、水力タービン、ディーゼル/ガスエンジン、コンプレッサー - 測定範囲: シリーズに応じて2 mm、4 mm、8 mm - ATEXバージョン利用可能 (ds822シリーズ) - システム長: 5 mおよび10 m - 再校正なしでのセンサー交換 - API-670およびDIN-45670準拠 - 先端/表面距離に比例した出力 - 外部の妨害に対して無感覚 (グランド、温度、誘電体) - 最大1000 mまでの直接接続
