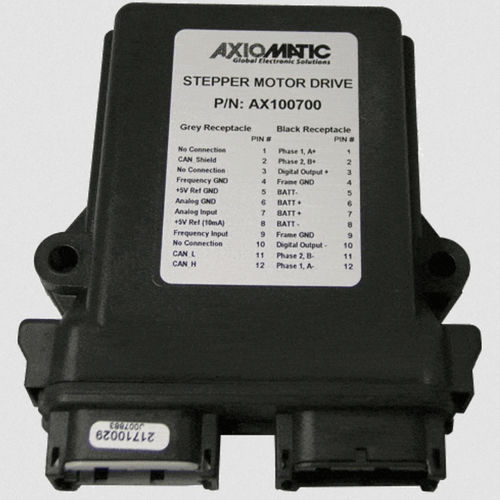

ステッピングエンジンコマンド AX100700

ステッピングモータコントローラは、SAE J1939コマンドメッセージを介して、2相ステッピングモータの電流レベル、波形、タイミング、位相シフトをシンプルかつ正確に制御します。アナログとデジタルのコマンド入力は、ランタイムパラメータ、PID制御ループのフィードバック、またはE-ストップコマンドとして提供されます。誘導センサーまたはアクティブセンサー用の1パルスまたはPWM入力が利用可能です。モータの方向は選択可能です。追加出力として、リレー、ブレーキ、その他の負荷用のシンクデジタル出力（最大5A）が用意されています。 仕様 入力 1アナログ/デジタル入力（ユーザー設定可能 電流 電圧 デジタル入力（アクティブハイまたはアクティブロー） 1 パルスまたはPWM入力： 100 Hz-10 kHz デジタル入力（アクティブハイまたはアクティブロー） デジタル出力 1 シンク（GNDにスイッチ）出力（最大5 A負荷（リレー、ブレーキまたはその他の負荷）用 モーターへの出力 Allegro DMOSマイクロステッピングドライバ、A3979 ステッピング・モーター用に各相最大2A。 動作電圧 公称12/24 VDC（9～32 VDC） 制御ロジック オープンまたはクローズドループ・モータードライブ制御ロジック（ユーザー選択可能） 標準組み込みソフトウェアを提供 電子アシスタント(EA)を使用したユーザープログラム可能な機能、 P/N：AX070502またはP/N：AX070506K エンクロージャ 高温ナイロンPCBエンクロージャ、TE Deutsch P/N: EEC-325X4B 接続 TE Deutsch P/N：DTM13-12PA-12PB-R008と同等の24ピンレセプタクル1個 使用温度 -40～85 ºC -40～185 ºF 用途 以下のようなオートメーション 建設機械 移動装置 資材運搬車両 オンロード車両（バス）
