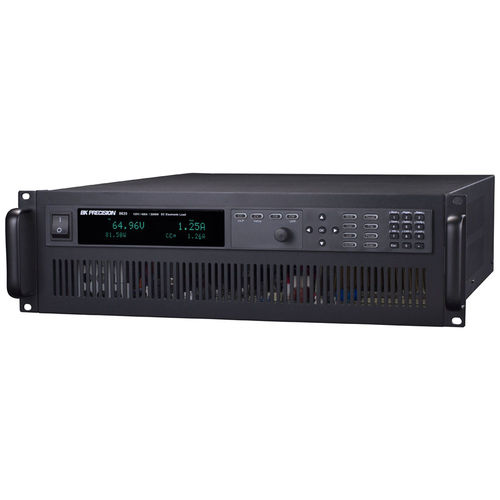

8600/BシリーズプログラマブルDC電子負荷は、コンパクトなベンチトップ型フォームファクタでモジュラーシステムDC電子負荷の性能を提供します。最大25kHzの高速トランジェント動作、16ビットの高分解能・高精度測定により、これらのDC負荷は、DC電源、DC-DCコンバータ、バッテリー、バッテリーチャージャー、太陽光発電アレイなどのさまざまなDCソースのテストや評価に使用することができる。
DC電子負荷は、定電流(CC)、定電圧(CV)、定抵抗(CR)、定電力(CW)モードで動作可能です。本シリーズは、柔軟なトリガー機能、アナログ電流制御とモニタリング、リモート通信用の標準USB(USBTMC準拠)またはRS232シリアルインターフェイスを備えています。GPIBは、一部のモデルでオプションとして利用できます。
広い電圧・電流範囲、0~500V、0~240A
CC/CV/CR/CW動作モード
最大25kHzまでのトランジェントモード
16ビット分解能の電圧・電流測定
リストモード機能
CCモードではスルーレートが調整可能
ショートサーキットテスト
電圧レベル、容量レベル、タイマー停止条件によるバッテリーテスト機能を内蔵。
代表的なLEDの負荷挙動をシミュレートするCR-LEDモード
電線の電圧降下の影響を補正するリモート電圧センシングを搭載
アナログ電流制御・監視
標準USB(USBTMC準拠)およびRS232インターフェース、SCPIプロトコル対応
GPIBは一部モデルでオプション
OVP/OCP/OPP/OTPおよびローカル/リモート逆電圧(LRV/RRV)保護機能
---
