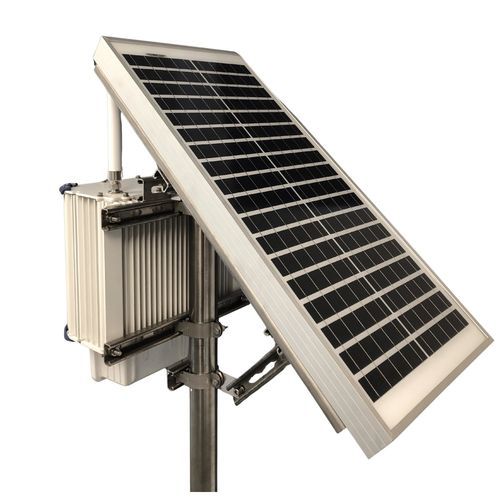

配電エンクロジャーシステム Solar iWAP XN3

制御柱上アルミニウム

概要
Solar iWAP XN3 は、ゾーン2 / Division 2 の危険場所や、オフグリッドの遠隔サイトを含む現場に低消費電力の無線機器を展開するために設計された、太陽光駆動の本質安全（intrinsically safe）ワイヤレスエンクロージャです。Ex 認証を受けた太陽光発電モジュールと統合された 12.8 V LiFePO4 充電式バッテリを搭載し、LTE ルーター、IoT ゲートウェイ、その他の IIoT デバイスをサポートし、商用電源のない場所で自律的かつ安定した運用を提供します。

電源と稼働時間
本システムは Ex 認証の 30 W 太陽光発電モジュールを統合しており（最大 2 台の 30 W パネルを並列接続可能）、内部に 12.8 V LiFePO4 の充電式バッテリ（15 Ah または 20 Ah）を搭載しています。典型的な構成では、日照がない状態で約 36 時間のバッテリ容量を提供するよう設計されており、通常の運用負荷と想定される太陽条件下で完全充電には約 7 日を要します。

無線（RF）とアンテナ
Solar iWAP XN3 は iSOLATE の本質安全 RF 技術を採用しており、標準の N 型コネクタを介してガルバニック隔離された本質安全 RF 出力を提供します。これらの隔離 RF 出力により、標準（シンプル機器）アンテナの使用が可能で、ユニットの電源を切ることなく手で接続・切断できます。

機械および環境仕様
エンクロージャは海洋用途グレードの無銅アルミニウム合金で製造され、太陽熱吸収を低減する白色エポキシ粉体塗装が施されています。押出しアルミ製シャーシに統合冷却フィンを備え、熱管理を行います。設置される無線機器により異なりますが、周囲温度は −40 °C から +60 °C の広範囲での運用に適しています。屋外長期運用向けに耐久性が高く、IP66 および NEMA 4 の保護等級を持ちます。

設置と設定
コンパクトなエンクロージャは、ソーラーチャージコントローラ、バッテリ、無線機器、RF 隔離を省スペースのシャーシに統合しています。標準的なエンクロージャサイズは 2 種類あり、現場設置を簡素化・迅速化するためのオプションのプレターミネート（前配線）装甲インターコネクトキットが用意されています。ポール取付けはステンレススチール製ブラケットで対応します。

主な機能

• 任意のベンダーの任意の無線技術を使用可能
• 高耐久、IP66 規格、広い温度範囲に対応
• Zone 2 および C1D2 承認を有する 30 W 認証済み太陽光発電モジュール
• 15 Ah または 20 Ah の LiFePO₄ 充電式バッテリを選択可能
• 30 W パネルを最大 2 台並列でサポート
• 標準 2 サイズを用意；カスタムサイズ対応可
• オプションのプレターミネート装甲インターコネクトキットで簡単展開

認証と適合性
危険場所（Zone 2 / Division 2）での使用を目的に設計・認証されており、本質安全対策、Ex 認証 PV モジュールの統合、および産業サイトに適した環境保護を組み合わせています。

仕様 / 技術データ

• 認証: II 3 (3) G Ex ec nR [ic Gc] IIC T6 Gc; 3 D Ex tc [ic Dc] IIIC T85°C Dc; cMETus Class I, Div 2, Groups A – D; Class II, Div 2, Groups F – G; cMETus Class I, Zone 2 AEx ec ic nR IIC T6 Gc; Class II, Zone 22 AEx ec ic tc IIIC T85°C Dc; 動作周囲温度: -40°C ≤ Tamb ≤ 60°C
• 材質: 海洋グレード無銅アルミニウム合金、エポキシ粉体塗装
• 重量: 7.8 Kg – 12.0 Kg（モデルにより異なる）
• 寸法: 293 x 388 x 220 mm – 443 x 388 x 220 mm（モデルにより異なる）
• 太陽光発電モジュール: 認証済み 30 W PV モジュール（最大 2 台の 30 W パネル並列サポート）
• バッテリ: 内蔵 12.8 V LiFePO₄ 充電式バッテリ；15 Ah または 20 Ah のオプション
• 稼働時間: 日照なしで約 36 時間のバッテリ容量を提供する設計（典型負荷）
• 熱設計: 押出アルミ製エンクロージャに統合冷却フィン；太陽熱吸収を低減する白色エポキシ仕上げ
• 防護等級: IP66 / NEMA 4
