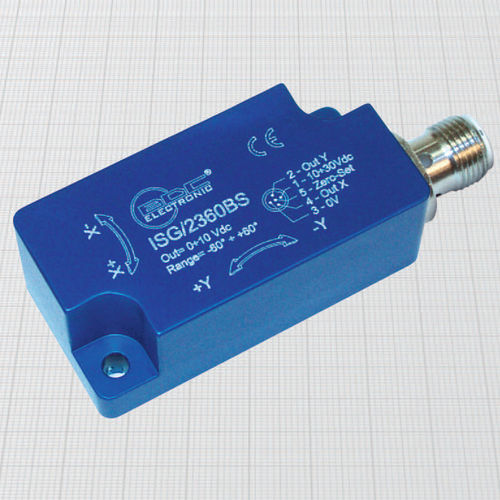

2軸傾斜計 ISG series

アナログ堅牢性応用

アナログ電圧出力付き2軸インクリネーションセンサー - 高い熱安定性 - 堅牢なアルマイト製ハウジング - 低消費電力 - 衝撃や振動に弱い 一般的な特徴 これらのセンサーは、地球に対するX軸とY軸の傾きに比例した2つの電圧信号を出力します。 とY軸の地軸に対する傾きに比例した2つの電圧信号を出力します。傾き0°の場合、出力は次のようになります。 電源のマイナスを基準として、最大値の50％がフルスケールで出力されます。陽極酸化アルミニウムのハウジングにより、このセンサーは非常に堅牢で、紫外線の影響を受けません。 紫外線の影響を受けず、ソーラートラッカーや航海用機器などの屋外用途に適しています。 設置に適しています。センサーは衝撃や振動に弱く、絶対零度位置は工場で地上高に校正されています。 位置は工場出荷時にグランドレベルに校正されています。信頼性の高い接続のために、ケーブルのシールドをナットに接続したM12x1コネクタの使用を推奨します。 (カタログのセクションHを参照）。 ゼロ位置のセルフティーチング センサーは工場出荷時に校正されていますが、入力「ゼロティーチ」により、取付誤差を±10°まで補正することができます。自己補正は以下の方法で行います。 入力「ゼロ・ティーチ」を電源のマイナスに2～10秒間接続することにより達成されます。 秒から10秒の間、電源のマイナスに接続します。補正プロセスは黄色のLEDで表示されます。補正が完了すると 補正が完了すると（約1秒後）、黄色と緑のLEDが点滅します。 が点滅します。この段階で、ゼロ・ティーチとマイナスの接続を外さなければなりません。 を外す必要があります。 用途 - ソーラートラッカー - リフティングシステムの傾斜制御 - 車両の傾斜モニタリング - セルフレベリングシステムのフィードバックセンサー
