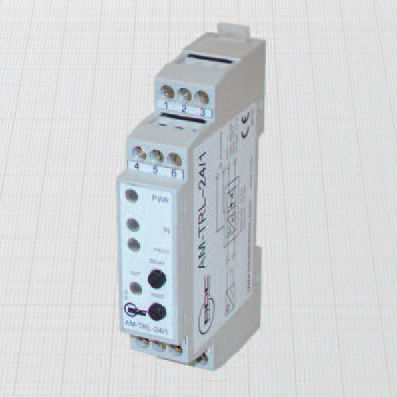

信号アンプ AM-TRL series

パワー電流電圧

- リレー出力 - 1 時限チャンネル 一般的な特徴 これらのユニットは、ナミュールセンサまたは接点からの信号を増幅することができます。遅延時間 およびホールド時間は、前面パネルのポテンショメーターで調整可能です。 で調整できます。リレー出力は、N.O.+N.C.接点の切り替えで、互いに、電源から、およびすべての入力から電気的に絶縁されています。24Vバージョンでは、OUT2をOUT1と同じ機能で構成することも可能です。 をリモート故障表示として使用することも可能です。NAMUR センサーに使用する場合、入力ラインの遮断または短絡に対して、前面パネルの赤色 LED で故障を表示します。 を表示します。 設定ディップスイッチはフロントパネルから簡単にアクセスできます。 DINレール取付に適しています。 技術データ - 電源電圧: 参照 - 電源電圧の周波数DC または 50 - 60 Hz - 最大消費電力: 参考資料参照 - EN60947-5-6に準拠 - 電磁両立性（EMC） EN61000-6-2/-4に準拠 入力パラメータ - オンへのスイッチングポイント: ≥ 1,75 mA - スイッチング点ヒステリシス：0.2 mA - 故障検出しきい値: I 7,45 mA (Ri<100ohm)で開路検出 出力 - 出力機能NO + NC (SPDT) - 最大接点電圧: 250 V - 定格電流: 5A - N.O./N.C.接点バウンス(代表値): 1/5 msec - 電源および入力からの絶縁: 2500 V - ディレイ・ホールド・タイミング調整範囲10 msec.÷ 25.6秒
