生産用オートメーション システム Karakuri

Karakuriとは何か？
Karakuriは日本発祥の概念で、機械的な原理と重力のみを利用して荷役（例：箱や小型容器）を扱うリーンな自動化手法を指します。Karakuriは重力や荷重といった受動資源を活用し、単純な機構で低コストの自動化を実現するというリーン哲学に沿った考え方です。継続的改善（カイゼン）と密接に関連しています。

主な利点 / Karakuriを採用する理由

• ハイテクではなく重力：荷役は基本的な物理原理に基づきます。
• ローコスト自動化：投資が小さく、電力・センサー・複雑な制御を必要としない場合が多い。
• 迅速な導入：新規導入や既設設備への組み込みが容易で短期間で実装可能です。

Karakuriソリューションの例

• ロッカー（Rocker）：箱の供給・返却を効率的かつ人間工学的に行う機構。続く箱を保持する分離機能を備え、高スループットの作業場や組立ステーションで使用されます。傾斜ローラートラックにより、レールから箱を持ち上げずに戻すことが可能です。
• ショーター／転送ユニット（Shooter）：押し出しでトリガーを解除する機構。AMR/AGVとの自動受け渡しやフロー／FIFO棚で有用で、分離機構と組み合わせることで単一箱または連続放出を実現できます。
• 荷役用リフト（ブラケット機構）：作業場や物流での高さ差を克服し、人間工学的な作業を支援します。ロッカーと組み合わせて傾斜トラックへ箱を渡す用途に適します。
• 荷役用リフト（クランク機構）：手動クランクで高さを調整するリフト。人間工学に配慮した高さ調整が可能で、ロッカー要素と組み合わせて傾斜トラックへの移送を支援します。
• 分離機構：一度に一つの荷役のみを通すための機構。下流のシステム（AMR/AGVや作業ステーション）が一つの箱しか受け入れられない場合に重要です。
• 回転機構：コーナー解決や戻し、荷役の向きを変える用途で回転運動を実行します。ターンテーブルや棚の回転にも使用され、向きを変えることでスペース節約や作業性向上に寄与します。

構成部品と典型要素

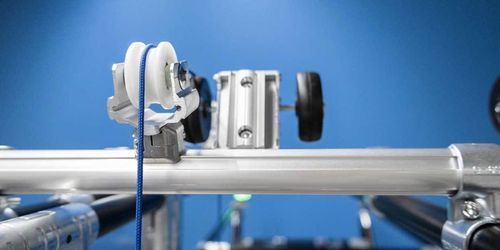

モジュラー式の鋼・アルミパイプラックやアルミ角型プロファイルがKarakuriの基礎となります。ローラートラックはわずかな傾斜でも荷役を搬送します。用途に応じてロッカー、レバー、ロープ、スプリング、プーリー、機械式ロックなどを組み合わせます。

使用上の注意
Karakuriは主に荷役の自動昇降、方向転換、返却を目的としています。荷役の重量は機械的Karakuriの動作において決定的な要素です。対象領域は作業場、組立ステーション、フロー棚／FIFO棚など、低メンテナンスで低コストな自動化が求められる場所です。

特性 / 技術仕様

• 原理：機械的・重力駆動（電気部品は不要または最小限）。
• 主な機能：荷役（昇降、下降、方向転換、分離、回転、転送）の自動処理。
• 典型的要素：モジュラー式パイプラック、アルミ角型プロファイル、ローラートラック、ロッカー、レバー、ロープ、プーリー、スプリング、機械式ロック。
• 利点：低投資、低メンテナンス、迅速な導入、作業性向上、センサー・制御の低減。
• 一般的用途：作業場の供給/返却、フロー／FIFO棚、AMR/AGVとの単体受け渡し統合。
• 設計支援：3Dツール等を用いた設計が可能で、モジュラー部品から重量や動作に合わせた構成を実装できます。
