スチール製プロファイルシステム

モジュール式高速設置導電性

概要

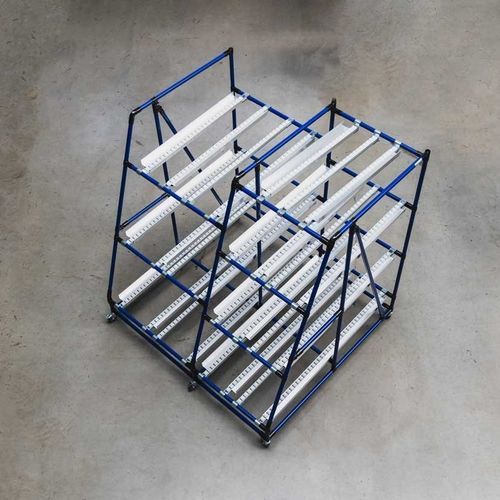

このモジュラー鋼管ラックシステムは、Ø28 mmの鋼製丸管と金属継手を基盤とする汎用的な構築キットです。作業ステーション、ラック、資材台車、その他リーン生産向け設備を産業・物流現場で迅速に組立てることができます。

用途

• 作業ステーションおよび組立作業台
• 棚・フローレーン（FIFO）
• 搬送用カートおよび資材カート
• ローラー／コンベアソリューションおよびカスタムのリーンレイアウト

パイプ（Ø28 mm）
システムは外径28 mmの鋼管を中心に構成され、複数のバリアントと表面仕上げが用意されています。バリアントにはDP、D-COAT、ECCO、SUSが含まれます。多色展開や内径の異なるオプションがあり、一部はESD用途向けに導電仕様で提供されます。

D-COATパイプ
D-COATはプラスチックコーティングにより優れた防食性を持ち、機器の色分け（カラーコーディング）に適しています。

ECCOパイプ
ECCOは高耐傷性の粉体塗装でUV耐性があり、再利用・リサイクルに適した仕様です。

SUSパイプ
SUSはステンレス様の滑らかな表面を持ち、耐食性・再利用性に優れ、締結や接触による痕付きに強い特性を備えます。

パイプ継手（コネクタ）
金属製の継手で安定した構造を組み立てます。継手は特別なグリッププロファイルにより高い引抜き・保持力（> 80 kg）を発揮します。1つの継手で最大5本のパイプを保持可能です。仕上げは黒粉体塗装、白亜鉛めっき（導電性、ESD対応）、ニッケルメッキなどがあります。

追加部品およびアクセサリ
システムは多彩なアクセサリに対応し、要件に応じた機能拡張が可能です：

• ローラートラックおよびローラコンベア
• 偏向継手およびCレール
• コード用ローラー、ストッパー、ガイド
• 設置用支持具およびキャスター（可動／ロック付）
• パネル（天板、棚板、パーティション）およびパンチングプレート
• 作業場用LED照明
• 高さ調整用リフティングシステム
• 床表示、作業マット、オープンフロントの保管箱、ラベリング

主な特長

• モジュラー：組立・適応が容易で工程に合わせた構成が可能
• 簡単かつ安定：実績ある継手システムと堅牢な鋼管
• 互換性：他のBeeWaTecパイプシステム（丸アルミ、角形鋼/アルミ）と組合せ可能
• 持続可能：部品は再利用・変更・リサイクルが可能な設計
• 識別やCIに対応する色・コーティング選択肢

仕様 / 技術データ

• パイプ外径：Ø28 mm
• パイプバリアント：DP、D-COAT、ECCO、SUS（内径の異なるバリエーションあり）
• 表面／コーティング：プラスチックコート（D-COAT）、粉体塗装（ECCO）、ステンレス様の滑らかな表面（SUS）等
• 導電性：一部のパイプバリアントおよび白亜鉛めっき継手は導電仕様（ESD用途）あり
• 継手性能：グリッププロファイルにより引抜き／保持力 > 80 kg を実現
• 継手保持本数：最大5本（継手の種類に依存）
• 継手仕上げ：黒粉体塗装、白亜鉛めっき（導電）、ニッケルメッキ
• 利用可能なアクセサリ：ローラートラック、偏向継手、Cレール、コードローラー、ストッパー、パネル、照明、リフティング、支持具、キャスター、ラベリング、床表示、マット、保管箱
• 典型的な用途：作業場、ラック、資材カート、フローレーン、リーン生産ソリューション
