スチール製プロファイルシステム

モジュール式高速設置堅牢

概要
45×45 mm の鋼製角パイプは、肉厚3 mm の亜鉛めっき重荷重プロファイルで、静的および動的荷重に対応するよう設計されています。基礎フレーム、シャーシ、フォークリフト等による集中的な物流作業に晒される産業構造物の安定要素として使用されます。

主な利点

• 動的荷重下でも高い耐荷重性と機械的安定性を確保。
• 産業環境での耐食性を高める亜鉛めっき仕上げ。
• ねじ接続による迅速な組立が可能なモジュラー式で、機械的継手システムと互換性あり。

用途

• タグガートレーラ（牽引台車）やシャーシの基礎フレーム。

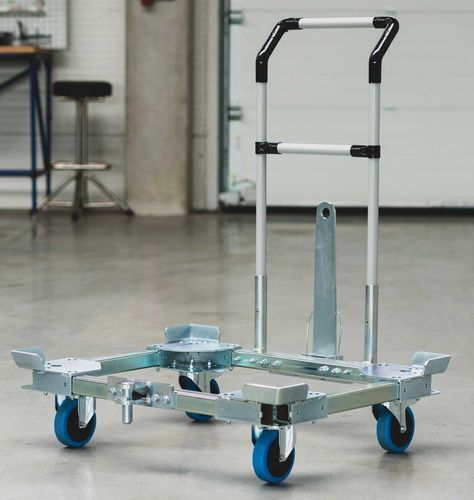

• 輸送用台車、資材台車などの車輪付きシステム。
• 重荷重棚、ラック、保管ソリューション。
• 産業向けのカスタム構造物や作業場システム。

角パイプ用継手（システム）
45×45 mm 管用の専用継手システムにより、個々のプロファイルから安定した構造を構築できます。継手はねじで固定され、重量物フレームや車輪付きシステムなど、信頼性の高いベースが求められる用途に適しています。

継手 — 主なタイプ

• MC 鋼製継手（45×45 mm） — 角パイプ（45×45 mm）と円管プロファイル（Ø28 mm）を接続するための継手。コーナー接続や円管部品の統合（例：輸送台車）に使用されます。
• MC4 鋼製継手（45×45 mm） — 3 本の角パイプ（45×45 mm）を接続可能。頑丈な棚やラックなど重荷重用途に適合します。

互換性

• 45×45 mm の鋼製角パイプは MC および MC4 継手と互換性があります。
• アルミ製角パイプ（45×45 mm）との組合せも多くの構成で可能です。
• MC 継手により Ø28 mm の円管プロファイルと接続できます。

付属部品および特殊アタッチメント

• プレートやローラー（表面・搬送用）
• フォークリフト用ガイドや整列用レール
• 引き棒（スプリング式含む）およびピン付き連結システム
• キャスター、取り付け支持具、調整可能な脚部（可動性と安定性の確保）

注記
このシステムは、パイプ、継手、および付属部品を組み合わせることで、柔軟でカスタマイズ可能な産業用ソリューションを実現し、生産に適した安定した構造を構築できるよう設計されています。

技術仕様

• 名目断面：45 x 45 mm
• 肉厚：3 mm
• 材質/仕上げ：亜鉛めっき鋼
• 対応継手：MC および MC4（45 x 45 mm）
• 円管互換性：MC 継手経由で Ø28 mm に接続可能
