Static Var Generator (SVG) は電圧源インバーターをベースにした無効電力調整装置であり、誘導無効電力から次の動作原理への容量性無効電力へのスムーズな調整が可能です:リアクターを介してグリッドとの並列接続で自己整流ブリッジ回路を直接使用して、ブリッジ回路の交流側の出力電圧の位相と振幅を適切に調整することにより、または交流側の出力電流を直接制御することにより、必要な無効電流が電流中に発生し、したがって無効補償を実現します。

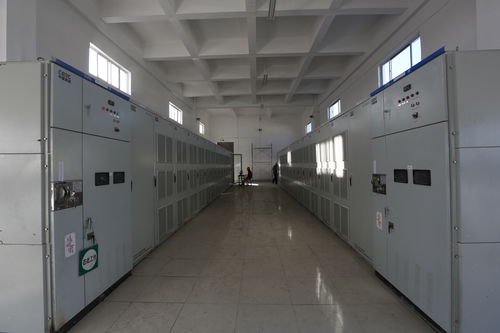

BPEGシリーズ高圧SVGは、小損失を可能にする連鎖構造を採用しており、IGBTスイッチング周波数を増加させずにアクティブフィルタを実現できるキャリア位相シフト技術を採用しています。トランスを搭載していないため、小さな床面積を占有し、保守・運用を容易にします。
---
