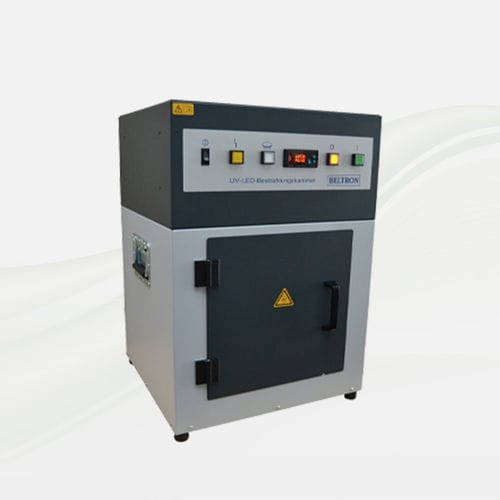

UV LED重合ユニット ULB480

洋服空冷式

用途
UV-LED照射チャンバー ULB480は、インク、コーティング、接着剤、封入材などのUV反応性材料の硬化用に設計されています。全面鏡面仕上げの照射室、4灯の内蔵UV-LED（側面3灯、上方1灯）、およびオプションの回転台により、均一な照射を実現します。本機は生産現場およびラボでの工程、修理、小ロット生産に適しています。

利点

• ドイツにおける60年以上の製造実績
• 効率的な硬化のためのUV-LED技術
• 均一で完全なUV硬化
• 短い照射時間
• 省エネルギー設計
• 硬化後の即時後加工が可能
• 光沢があり耐擦傷性に優れた仕上がり
• 耐薬品性が向上した耐久性のある構成部品

適用分野

• 電子機器産業
• プラスチック産業
• 製薬産業
• 自動車産業

詳細 / 機能

• UV-LED用自動空冷式冷却システム
• フロントパネルにStart/Stopボタン、デジタルタイマー、回転台のオン/オフ選択スイッチ、故障表示、電源スイッチ
• 換気仕様の全面鏡面照射室
• 取外し可能な鏡面棚（3段階の高さに挿入可能、回転機能なし）
• UV-LEDランプ保護用の着脱式で洗浄しやすいガラスパネル
• ドアが開くとUV-LEDが自動的に停止する安全機構
• 搬送用の折りたたみハンドル
• プロセス熱の排気用オプション接続（ホース呼び径60 mm）
• 省エネルギー設計

操作部

• Start / Stopボタン
• デジタルタイマー（分/秒で調整、最大30分）
• 回転台のオン/オフ選択スイッチ
• 照射終了時の音報（オン/オフ可能）

照射室

• 換気仕様
• 均一な反射を得るための全面鏡面内部
• 取り外し可能で洗浄しやすい保護ガラスパネル
• ドア開時のUV-LED自動停止

寸法（例）

• ドア開口部：幅 310 mm; 高さ 313 mm
• 照射室（例）：幅 320 mm; 高さ 340 mm; 奥行 320 mm
• 棚：幅 315 mm; 奥行 300 mm; 追加の鏡面棚は3段階の高さに挿入可能
• 重量：39 kg
• 回転台：直径 280 mm; 最大中心荷重 10 kg; 回転数 2.5 rpm; 時計回り

技術仕様 / スペック

• 電源電圧：230 V / 50 Hz (1~ / N / PE) ±10%
• 消費電力：最大 590 W; スタンバイ 7 W
• 電源ヒューズ（埋込機器プラグ内）：T10A
• 電源ケーブル長：1.5 m
• 周囲温度：15 – 35 °C
• 照射時間：分/秒で調整可; 最大 30 分
• 信号音：照射終了時に切替可能なビープ音
• UV-LED冷却：空冷（自動冷却システム）
• UV-LED 電気出力：480 W
• 使用可能波長範囲：365 nm、385 nm、395 nm、405 nm（その他波長はお問い合わせください）
• UV-LEDインテグレーター：照射終了後、表示に mJ/cm² で測定値を表示
• オプションの排気接続：ホース呼び径 60 mm
