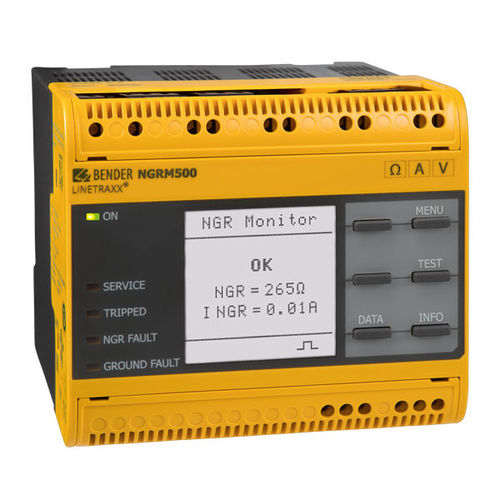

抵抗接地監視システム LINETRAXX® NGRM500

測定用エネルギー供給ネットワークイーサネット

NGRM500 は、高抵抗接地システムでの使用のみを意図しています。これらのシステムでは、NGRM500 は以下を監視します： - 中性接地抵抗器（NGR）を流れる電流、 - 変圧器のスター点とアース間の電圧（NGR を横切る電圧降下）、 - NGRの状態。 適用される規格の要件を満たすには、デバイスのパラメータ設定をカスタマイズして、現地の機器や動作条件に合わせて構成する必要があります。 - パッシブおよびアクティブ測定法によるRNGRの決定 - 設備が非通電状態でもRNGRを継続的に監視； - 地絡時のアラームまたはトリップ - 電流INGRの監視 - 電圧UNGRのモニタリング - イーサネット通信 - ウェブサーバー - 言語選択（ドイツ語、英語GBおよびUS、スペイン語、フランス語） - テストボタン（内部、外部）（トリップあり/なし - 測定信号のFFT分析 - 手動地絡位置検出用パルサー - 地絡および抵抗器障害の検出用リレー - 設定可能な時間経過後に設置をシャットダウンするためのリレー - RCMSと組み合わせてフィーダーを自動シャットダウン可能 - グラフィカル・ユーザー・インターフェース - 広い電源電圧範囲 - 使用範囲はAMSL 2000 mまで - 故障/履歴メモリー - 測定値のアナログ出力（0～10V、4～20mAなど、パラメータ選択可能） - パスワード保護 - 実効値、基本成分信号または高調波によるトリップ - ACおよびDC地絡の検出
